تولید، فروش و استعلام قیمت ساندویچ پانل دیواری
ساندویچ پانل دیواری (Wall Sandwich Panel) نوعی مصالح پیش‌ساخته سبک با ساختار مهندسی سه‌لایه برای اجرای دیوارهای پیرامونی، نمای سوله و پارتیشن‌های تفکیک‌کننده داخلی است. این محصول با اتصال هسته عایق متراکم پلییورتان، PIR نسوز یا پشم سنگ ضد حریق میان دو لایه ورق فرم‌دار تولید شده و جایگزین مصالح سنتی بنایی نظیر آجر، سفال و بلوک سیمانی می‌گردد.
مشاوره فنی و محاسبه متراژ مفید
کارشناسان فنی پاژ پانل آماده محاسبه تعداد شاخه، نقشه برش و صدور پیش‌فاکتور رسمی هستند.
- بررسی فاصله قوطی‌ها و لاپه‌های زیرسازی دیوار
- محاسبه متراژ بر مبنای عرض مفید اتصال
- تأمین از ضخامت ۳۰ تا ۲۵۰ میلیمتر
ساختار مهندسی و لایه‌های ساندویچ پانل دیواری
ساندویچ پانل دیواری از ۳ مؤلفه اصلی ساخته میشود: پوشش بیرونی، هسته عایق میانی و پوشش داخلی. لبههای اتصال پانل اگرچه لایه مستقلی شمرده نمی‌شوند، اما حساس‌ترین بخش سیستم جهت هوابندی، آببندی هرمتیک و پایداری سازه‌ای پوشش دیوار هستند.
۱. پوشش بیرونی پانل
سطح خارجی دیوار در معرض تابش نور، باد، باران و رطوبت قرار دارد. این پوسته از ورق گالوانیزه پیش‌رنگ، آلوزینک مقاوم به خوردگی یا آلومینیوم با ضخامت‌های ۰٫۲ تا ۰٫۷ میلیمتر تشکیل شده که در فرم‌های صاف، ریزموج، کرکره‌ای، سینوسی یا طرح‌های پانوراما فرم داده میشود.
۲. هسته عایق میانی
بخش متراکم میانی با ضریب هدایت حرارتی بسیار پایین که مهار تبادل گرما، سرما و صوت را بر عهده دارد. این هسته با فوم پلییورتان PUR، فوم نسوز PIR با دانسیته ۴۰±۲ کیلوگرم بر مترمکعب یا پشم سنگ دانسیته ۱۰۰ الی ۱۲۰ تولید می‌گردد.
۳. پوشش داخلی پانل
این سطح، نمای داخلی سالن یا اتاق را تشکیل می‌دهد. در مدل‌های دورو ورق از گالوانیزه یا آلوزینک، در مدل‌های اقتصادی یک‌رو ورق از فویل آلومینیوم یا کاغذ مسلح، و در مصارف خاص از استیل، PVC، گچ‌برگ یا سمنت‌برد بهره‌گیری میشود.
معرفی انواع تیپ‌های تولیدی ساندویچ پانل دیواری
۱. ساندویچ پانل دیواری دورو ورق
در ساندویچ پانل دیواری دورو ورق، فوم عایق توسط دو پوسته فلزی احاطه شده و بالاترین استحکام فشاری و خمشی را برای دیوار سوله، انبار و سالن‌های تولید پدید می‌آورد. این مدل با اتصال فاق و زبانه دقیق تولید میشود و نیازی به هیچ‌گونه نازک‌کاری تکمیلی ندارد.
| مشخصه فنی | مقادیر و توضیحات کارخانه |
|---|---|
| ساختار پوشش | دورو ورق فلزی پیش‌رنگ‌شده |
| نوع اتصال | فاق و زبانه (Tongue and Groove) |
| نوع هسته عایق | پلییورتان PUR (کلاس B1، B2 یا B3) و پلی‌ایزوسیانورات PIR نسوز |
| دانسیته عایق | ۴۰±۲ کیلوگرم بر مترمکعب |
| ضخامت‌های تولیدی | ۳۰، ۴۰، ۵۰، ۶۰، ۷۰، ۸۰، ۹۰، ۱۰۰، ۱۲۰، ۱۵۰، ۲۰۰ و ۲۵۰ میلیمتر |
| جنس ورق رویه و زیره | گالوانیزه رنگی سوپرپلی‌استر، آلوزینک و آلومینیوم (ضخامت ۰٫۲ تا ۰٫۷ میلیمتر) |

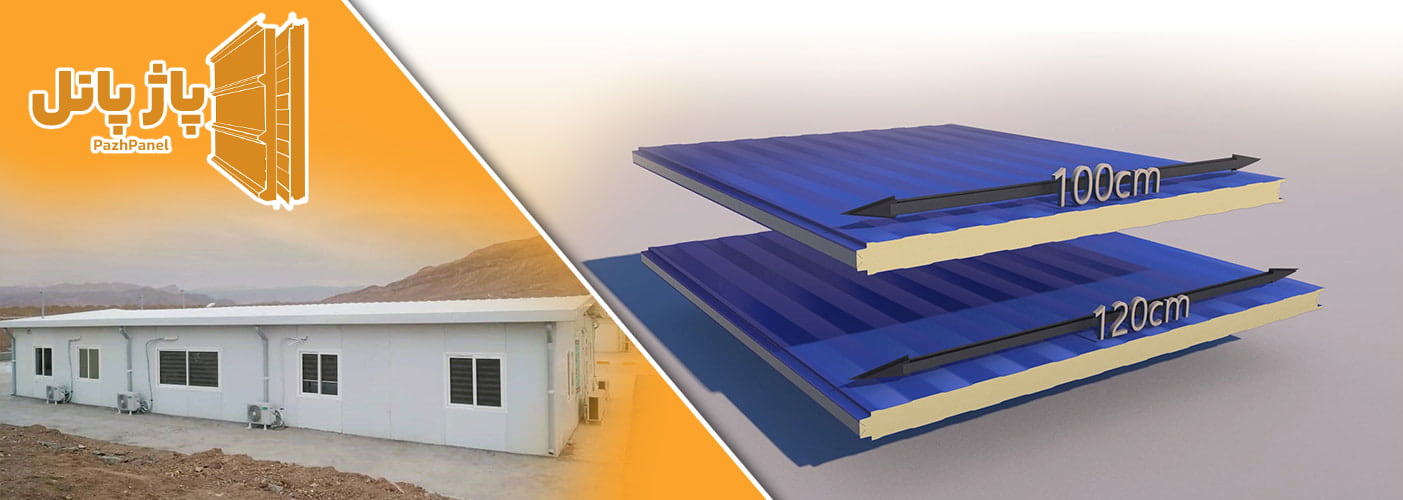

| عرض کل و عرض مفید | عرض کل ۱۲۰۰ میلیمتر (مفید ۱۱۸۵) / ۱۰۳۵ میلیمتر (مفید ۱۰۲۰) / ۹۶۰ میلیمتر (مفید ۹۴۵) |
۲. ساندویچ پانل دیواری یک‌رو ورق
این تیپ در سمت بیرونی دارای ورق فلزی بوده و سمت داخلی آن با پوشش‌های منعطف یا سبک شامل فویل آلومینیوم مسلح، کاغذ کرافت، نایلون یا گچ‌برگ تکمیل میشود. گزینه‌ای مقرون‌به‌صرفه جهت کانکس، اتاقک‌های کارگاهی، سقف کاذب و پارتیشن‌های خشک به شمار می‌رود.
| مشخصه فنی | مقادیر و توضیحات کارخانه |
|---|---|
| پوشش رویه و زیره | یک رو فلز (گالوانیزه/آلوزینک) و یک رو فویل، کاغذ، نایلون یا گچ‌برگ |
| نوع عایق میانی | پلییورتان B2 با دانسیته ۴۰±۲ کیلوگرم بر مترمکعب |
| ضخامت‌های ثبت‌شده | ۳۰، ۴۰، ۵۰، ۶۰، ۸۰، ۱۰۰، ۱۲۰ و ۱۵۰ میلیمتر |
| طول شاخه | تولید سفارشی متناسب با ارتفاع دیواره پروژه (۲ تا ۱۴ متر) |
۳. ساندویچ پانل دیواری پیچ پنهان (مخفی)
در مدل پیچ پنهان (Concealed Fix / Hidden Screw)، طراحی لبه اتصال به نحوی است که پیچ اتصال در فرو رفتگی مادگی بسته شده و با قرارگیری نری پانل بعدی کاملاً پوشانده میشود. این سیستم بهترین انتخاب برای نمای خارجی کارخانجات مدرن، دفاتر اداری و پروژه‌های تجاری است.
| مشخصه فنی | مقادیر و توضیحات کارخانه |
|---|---|
| مکانیزم اتصال | پیچ پنهان با هم‌پوشانی فاق و زبانه مخفی |
| عایق میانی | پلییورتان PUR / PIR با دانسیته ۴۰ کیلوگرم بر مترمکعب |
| بازه ضخامت | از ۳۰ تا ۲۵۰ میلیمتر |
| عرض‌های استاندارد | عرض کل ۱۰۶۰ (مفید ۱۰۲۵ میلیمتر) / عرض کل ۱۲۱۰ (مفید ۱۱۷۵ میلیمتر) |
۴. ساندویچ پانل دیواری پشم سنگ (ضد حریق A1)
پانلی مقاوم در برابر اشتعال مستقیم با هسته الیاف معدنی پشم سنگ (Rock Wool) که تحمل دمایی تا بالای ۷۰۰ درجه سانتی‌گراد را داراست. در مدل‌های مهندسی چهارلبه پاژ پانل، لبههای اتصال با فوم PIR با دانسیته ۴۱ تزریق میشود تا از افتادگی الیاف، جذب رطوبت هوا و تخریب محل پیچ ممانعت به عمل آید.
| مشخصه فنی | مقادیر و استانداردهای عایق |
|---|---|
| نوع عایق اصلی و دانسیته | پشم سنگ خالص با دانسیته ۱۰۰±۵ یا ۱۲۰±۵ کیلوگرم بر مترمکعب |
| تقویت لبه‌ها | تزریق پیوسته عایق PIR با دانسیته ۴۱±۱ در ۴ لبه محیطی |
| کلاس مقاومت به آتش | کاملاً نسوز و ضد اشتعال مستقیم (A-Class Fire Resistant) |
| عرض‌های مفید | ۹۴۵، ۱۰۲۰ و ۱۱۸۵ میلیمتر |
۵. ساندویچ پانل دیواری سردخانه‌ای کیپ‌درز
ساندویچ پانل دیواری سردخانه‌ای کیپ‌درز دارای ساختار فاق و زبانه فشاری عمیق تک‌دندانه و دودندانه است. این اتصال قفل‌شونده هرمتیک مانع هرگونه اتلاف تبادل برودتی در تونل‌های انجماد و سردخانه‌های زیر صفر و بالای صفر میشود. جهت مشاهده مدل‌های تخصصی به صفحه ساندویچ پانل سردخانه رجوع کنید.
| شاخصه فنی | مقادیر مهندسی کارخانه |
|---|---|
| مکانیزم چفت‌وبست | کیپ‌درز فشاری (Sealed Joint) یک‌دندانه یا دودندانه با قابلیت دمونتاژ |
| ضخامت‌های متداول | ۶۰، ۷۰، ۸۰، ۹۰، ۱۰۰، ۱۲۰، ۱۵۰، ۲۰۰ و ۲۵۰ میلیمتر |
| ابعاد تولیدی | عرض کل ۱۲۱۵ میلیمتر | عرض مفید اسمی ۱۲۰۰ میلیمتر |
۶. ساندویچ پانل دیواری کلینروم (اتاق تمیز)
پوششی با سطح کاملاً فلت، صاف و صیقلی بدون هرگونه فرورفتگی یا شیار سطحی جهت ممانعت از ته‌نشینی غبار و میکروارگانیسم‌ها. این تیپ دارای گواهی GMP برای آزمایشگاه‌ها، صنایع دارویی، اتاق‌های عمل و صنایع غذایی حساس است. جهت مطالعه بیشتر صفحه ساندویچ پانل کلین روم را بررسی فرمایید.
| شاخصه فنی | مقادیر مهندسی کارخانه |
|---|---|
| پوشش‌های قابل سفارش | ورق دورو صاف آنتی‌باکتریال، استنلس استیل ۳۰۴ و ۳۱۶، PVC و فایبرگلاس |
| ضخامت‌های استاندارد | ۴۰، ۵۰، ۶۰، ۷۰، ۸۰، ۱۰۰، ۱۲۰ و ۱۵۰ میلیمتر |
| عرض مفید پانل | ۱۱۲۰ میلیمتر (عرض کل ۱۱۸۵ میلیمتر) |
۷. ساندویچ پانل دیواری دکوراتیو و مسکونی
طراحی‌شده برای پروژه‌های ساختمانی، ویلاهای پیش‌ساخته مدرن و پارتیشن‌های لوکس اداری که به جای ورق فلزی صنعتی از پوشش‌های دکوراتیو، گچ‌برگ، سیمان‌برگ (سمنت‌برد) یا سرامیک بهره می‌گیرد تا سطح نهایی مهیای نقاشی یا نازک‌کاری دلخواه باشد.
جدول جامع مشخصات فنی، ابعاد و استانداردهای مهندسی
| شاخصه مهندسی | دامنه و مقادیر تولیدی کارخانه پاژ پانل |
|---|---|
| تیپ‌های اتصال | فاق و زبانه معمولی، پیچ پنهان (پیچ مخفی)، کیپ‌درز سردخانه‌ای فشاری، کلین‌رومی کم‌درز |
| ضخامت‌های هسته عایق | ۳۰، ۴۰، ۵۰، ۶۰، ۷۰، ۸۰، ۹۰، ۱۰۰، ۱۲۰، ۱۵۰، ۲۰۰ و ۲۵۰ میلیمتر |
| عرض‌های مفید اسمی | ۹۴۵، ۱۰۲۰، ۱۰۲۵، ۱۱۲۰، ۱۱۷۵، ۱۱۸۵ و ۱۲۰۰ میلیمتر (با تلرانس ۰٫۵ میلیمتر) |
| طول برش خط پیوسته | از ۲ متر تا ۱۴ متر متناسب با ارتفاع دیواره سوله و دهانه ستون‌ها |
| دانسیته اسمی فوم PUR/PIR | ۴۰±۲ کیلوگرم بر مترمکعب با ساختار سلول بسته بالای ۹۲٪ |
| ضخامت ورق‌های مصرفی | ۰٫۲ الی ۰٫۷ میلیمتر (ورق فولادی گالوانیزه، آلوزینک و آلومینیوم) |
| کدهای رنگ رال استاندارد | RAL 9016 (سفید یخچالی)، RAL 5015 (آبی کاربنی)، RAL 7040 (طوسی روشن)، RAL 1028 و رنگ‌های سفارشی |
| جهت نصب سازه‌ای | نصب عمودی بر روی قوطی‌های کشی سوله یا نصب افقی مدرن بر روی ستون‌ها |
محاسبه وزن ساندویچ پانل دیواری و اثر آن بر اسکلت فلزی
میانگین وزن ساندویچ پانل دیواری دورو ورق با ضخامت ۵۰ میلیمتر و هسته فوم پلییورتان معمولاً در محدوده ۹ الی ۱۱ کیلوگرم بر مترمربع قرار دارد که در قیاس با تیغه‌چینی آجری یا بلوک سیمانی (بیش از ۲۵۰ کیلوگرم بر متر مربع) تا بیش از ۹۰٪ بار مرده سازه را کاهش می‌دهد. این امر منجر به صرفه‌جویی اساسی در محاسبات تناژ آهن‌آلات ستون‌ها، فونداسیون و مهاربندهای سوله خواهد شد.
ضخامت و آلیاژ ورق
به‌کارگیری ورق‌های ۰٫۵ میلیمتر در قیاس با ۰٫۳ موجب افزایش مقاومت دینامیکی در برابر باد و بار ضربه‌ای می‌گردد.
نوع عایق فوم یا پشم سنگ
پشم سنگ با چگالی ۱۰۰ الی ۱۲۰ کیلوگرم حدود ۲٫۵ برابر سنگین‌تر از عایق پلییورتان با چگالی ۴۰ است و به زیرسازی تقویتی نیاز دارد.
لیست قیمت روز ساندویچ پانل دیواری (مستقیم از درب کارخانه)
| ضخامت پانل | ساختار پانل | نوع فوم عایق | قیمت هر متر مربع (ریال) |
|---|---|---|---|
| ۳ سانتیمتر | یک‌رو ورق فلزی | پلییورتان B2 | ۲۸٬۴۱۰٬۰۰۰ |
| ۳ سانتیمتر | دورو ورق فلزی | پلییورتان B2 | ۳۱٬۴۱۰٬۰۰۰ |
| ۴ سانتیمتر | یک‌رو ورق فلزی | پلییورتان B2 | ۳۱٬۸۱۰٬۰۰۰ |
| ۵ سانتیمتر | یک‌رو ورق فلزی | پلییورتان B2 | ۳۳٬۷۳۰٬۰۰۰ |
| ۶ سانتیمتر | یک‌رو ورق فلزی | پلییورتان B2 | ۳۷٬۱۲۰٬۰۰۰ |
| ۸ سانتیمتر | یک‌رو ورق فلزی | پلییورتان B2 | ۴۴٬۰۳۰٬۰۰۰ |
| ۱۰ سانتیمتر | یک‌رو ورق فلزی | پلییورتان B2 | ۵۳٬۱۳۰٬۰۰۰ |
| ۱۲ سانتیمتر | یک‌رو ورق فلزی | پلییورتان B2 | ۵۸٬۱۰۰٬۰۰۰ |
| ۱۵ سانتیمتر | یک‌رو ورق فلزی | پلییورتان B2 | ۷۱٬۱۰۰٬۰۰۰ |
* قیمت‌های جدول فوق بر پایه فوم پلییورتان استاندارد B2 محاسبه شده است. برای سفارش مدل‌های پیچ پنهان، هسته ضد حریق PIR، فوم پشم سنگ، ورق‌های استیل، آلوزینک و عرض‌های اختصاصی جهت صدور پیش‌فاکتور رسمی با واحد مهندسی فروش به شماره ۰۹۱۵۰۰۲۰۶۲۰ تماس حاصل فرمایید.
خرید و ثبت سفارش ساندویچ پانل دیواری
کارفرمایان، مهندسان مشاور و پیمانکاران محترم می‌توانند پیش از ثبت خرید نهایی، نقشه‌های شاپ‌دراویینگ (Shop Drawing) و ارتفاع ستون‌ها را در اختیار مهندسین فنی پاژ پانل قرار دهند تا تیپ مناسب اتصال (معمولی، پیچ پنهان یا کیپ‌درز) به همراه محاسبه تعداد شاخه‌ها با حداقل پرتی متراژ تعیین گردد.
کاربردهای ساندویچ پانل دیواری در ساخت‌وساز نوین
سوله‌های صنعتی و سالن‌های تولید
پوشش دیوارهای جانبی کارخانجات به منظور کنترل دمای داخلی، کاهش استهلاک تأسیسات و ایمنی در برابر حریق.
سردخانه‌ها و تونل‌های انجماد
اجرای دیوارهای برودتی با پانل‌های کیپ‌درز ضخیم جهت جلوگیری از تبادل دمای زیر صفر با محیط بیرون.
اتاق‌های تمیز دارویی و بیمارستانی
دیوارچینی کلینروم با پانل‌های آنتی‌باکتریال فلت بدون شیار منطبق بر الزامات بهداشتی وزارت بهداشت.
پارتیشن‌‌بندی و تفکیک فضا
جداسازی سالن‌های اداری و تولیدی بدون نیاز به بنایی سنگین با قابلیت دمونتاژ و تغییر نقشه در آینده.
اصول نصب، جزئیات شاسی‌کشی و اجرای فلاشینگ‌ها
اجرای اصولی ساندویچ پانل دیواری نیازمند تراز دقیق شاسی‌های زیرسازی (قوطی‌های فولادی ۸۰×۴۰ یا ۱۰۰×۴۰ میلیمتر)، بستن پیچ‌های سرمته‌ای واشردار با گشتاور استاندارد، و آببندی گوشه‌ها، نعل‌درگاه و بازشوها با فلاشینگ‌های تخصصی است. اتصال ناقص لبه‌ها می‌تواند منجر به نفوذ رطوبت و ایجاد پل حرارتی گردد.
مزایای فنی و اقتصادی ساندویچ پانل دیواری
تلفیق همزمان نما، دیوار و عایق
حذف فرآیندهای طولانی دیوارچینی، رابیتس‌بندی، گچ‌کاری و رنگ‌آمیزی سنتی در یک مرحله نصب کارخانه‌ای.
عایق‌کاری استاندارد با کمترین ضخامت
دستیابی به مقاومت حرارتی معادل دیوار آجری ۳۵ سانتی‌متری تنها با نصب یک پانل ۵ سانتی‌متری پلییورتان.
سرعت فوق‌العاده در بهره‌برداری
پوشش روزانه صدها مترمربع دیوار سوله و کاهش استهلاک هزینههای کارگری و مدیریت پروژه.
بررسی خطرات و معایب خرید ساندویچ پانل دیواری دست دوم
به‌کارگیری ساندویچ پانل دیواری دست دوم دپوشده ریسک بسیار بالایی دارد. هنگام جداسازی پانل‌ها از سازه قبلی، لبههای حساس نری و مادگی تاب برداشته، جای سوراخ پیچ‌های قبلی باز مانده و هسته فوم بر اثر اکسیداسیون دچار افت عایق‌بندی میشود. در نتیجه نمای بیرونی سازه دچار ناهمواری و نشتی گردیده و هزینههای ترمیم آن به مراتب از خرید محصول نو بیشتر خواهد شد. کارخانه پاژ پانل صرفاً پانل‌های نو با ضمانت اصالت مواد اولیه و شناسنامه خط تولید عرضه می‌کند.
گالری پروژه‌ها و تنوع ورق‌های دیواری پاژ پانل
پرسش‌های متداول ساندویچ پانل دیواری
محاسبه متراژ سفارش ساندویچ پانل دیواری بر چه اساسی انجام میشود؟
برای محاسبه متراژ دقیق پوشش دیوار، حتماً باید عرض مفید مدل انتخابی ملاک قرار گیرد، نه عرض کل پانل؛ زیرا بخش اورلپ در هم‌پوشانی هم‌پوشانی شده و سطح مفید دیوار را تشکیل می‌دهد.
تفاوت ساندویچ پانل دیواری پیچ پنهان با مدل معمولی چیست؟
در مدل پیچ پنهان، لبه پانل بعدی روی محل اتصال پیچ پانل قبلی قرار می‌گیرد؛ در نتیجه هیچ پیچی در نمای نهایی دیوار مشاهده نمی‌شود و سطحی کاملاً یکپارچه و مدرن شکل می‌گیرد.
وزن هر متر مربع ساندویچ پانل دیواری چقدر است؟
وزن ساندویچ پانل دیواری دورو ورق با هسته پلییورتان و ضخامت ۵۰ میلیمتر معمولاً حدود ۹ تا ۱۱ کیلوگرم بر مترمربع است و برای محاسبات اولیه بار مرده، عدد ۱۰ کیلوگرم در نظر گرفته میشود.
آیا خرید ساندویچ پانل دیواری دست دوم توصیه میشود؟
خیر؛ به دلیل آسیب دیدن لبههای نری و مادگی، سوراخهای پیچ قبلی، خط و خش روی نما و نامشخص بودن سلامت فوم عایق، استفاده از پانل دست دوم باعث افت چشمگیر آببندی، زیبایی نما و افزایش هزینههای ترمیمی میشود.
