تولید، فروش و استعلام قیمت ساندویچ پانل کلین روم
ساندویچ پانل کلین روم (Clean Room Sandwich Panel) نوعی مصالح پیش‌ساخته با سطوح کاملاً فلت، صاف و بدون شیار است که برای ساخت سقف، دیوار و پارتیشن‌بندی محیط‌های کنترل‌شده، صنایع داروسازی، تجهیزات پزشکی و آزمایشگاه‌ها بر پایه الزامات استاندارد GMP و کلاسهای ISO به کار می‌‌رود. ساختار کم‌درز و هوابند این محصول مانع از ته‌نشینی ذرات معلق، گردوغبار و میکروارگانیسم‌ها می‌گردد.
مشاوره فنی و تطبیق استاندارد اتاق تمیز
کارشناسان فنی پاژ پانل آماده محاسبه متراژ، تعیین نوع فوم و صدور پیش‌فاکتور رسمی هستند.
- سطوح کاملاً صاف بدون نورد و آنتی‌باکتریال
- تأمین ضخامت از ۴۰ تا ۱۵۰ میلیمتر
- عرض مفید اسمی ۱۱۲۰ میلیمتر
انواع ساندویچ پانل کلین روم بر اساس سیستم اجرا و متریال
| نوع ساندویچ پانل کلین روم | مبنای دسته‌بندی | ویژگی‌های فنی و کاربردی |
|---|---|---|
| ساندویچ پانل دیواری کلین روم | محل اجرا | پوشش دیواره‌های پیرامونی و پارتیشن‌های تفکیک‌کننده بدون شیار |
| ساندویچ پانل سقفی کلین روم | محل اجرا | ایجاد سقف کاذب خودایستا و یکپارچه با قابلیت شستوشو |
| ساندویچ پانل کلین روم پیچ مخفی | سیستم اتصال | پوشش کامل پیچ‌ها و اجزای مهار در زیر لبه‌های هم‌پوشان |
| پانل کلین روم با عایق PUR | نوع هسته | فوم پلی‌یورتان سبک با کلاسهای اشتعال B1، B2 و B3 |
| پانل کلین روم با عایق PIR | نوع هسته | فوم پلی‌ایزوسیانورات کندسوز و مقاوم در برابر گسترش شعله |
| پانل با پوشش گالوانیزه، آلوزینک و استیل | جنس لایه فلزی | انتخاب ورق بر اساس مقاومت در برابر رطوبت، حلال‌ها و مواد ضدعفونی |

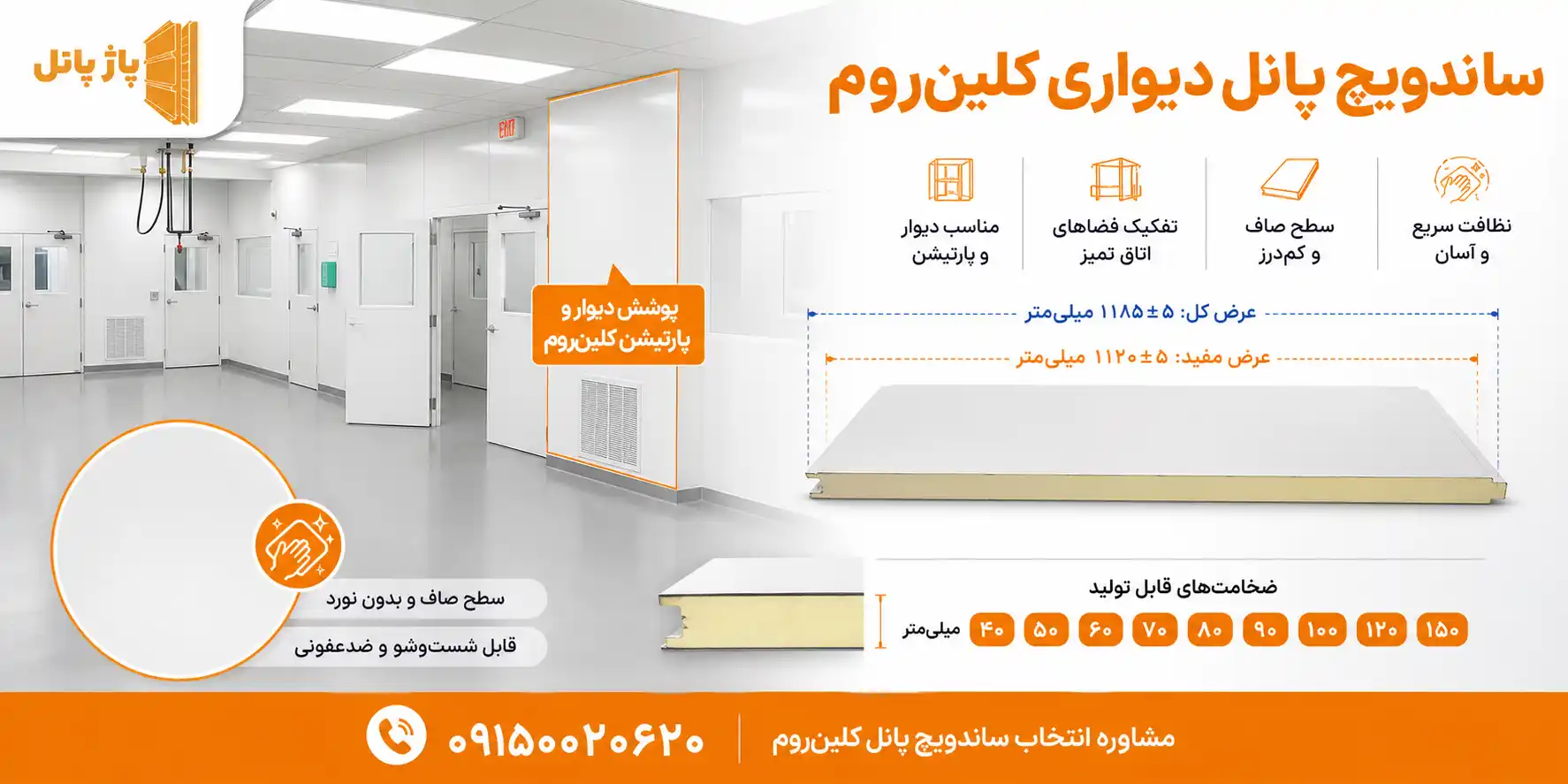

۱. ساندویچ پانل دیواری کلین روم
این پانل برای اجرای دیوارهای داخلی و جداسازی بخش‌های بهداشتی تولید میشود. سطح فاقد فرم یا نورد آن مانع نشست ذرات معلق گردیده و در ضخامت‌های ۴۰ تا ۱۵۰ میلیمتر با عرض کل ۱۱۸۵ میلیمتر و عرض مفید ۱۱۲۰ میلیمتر تولید می‌گردد. جهت بررسی انواع پوشش‌های دیواری به بخش ساندویچ پانل دیواری رجوع کنید.

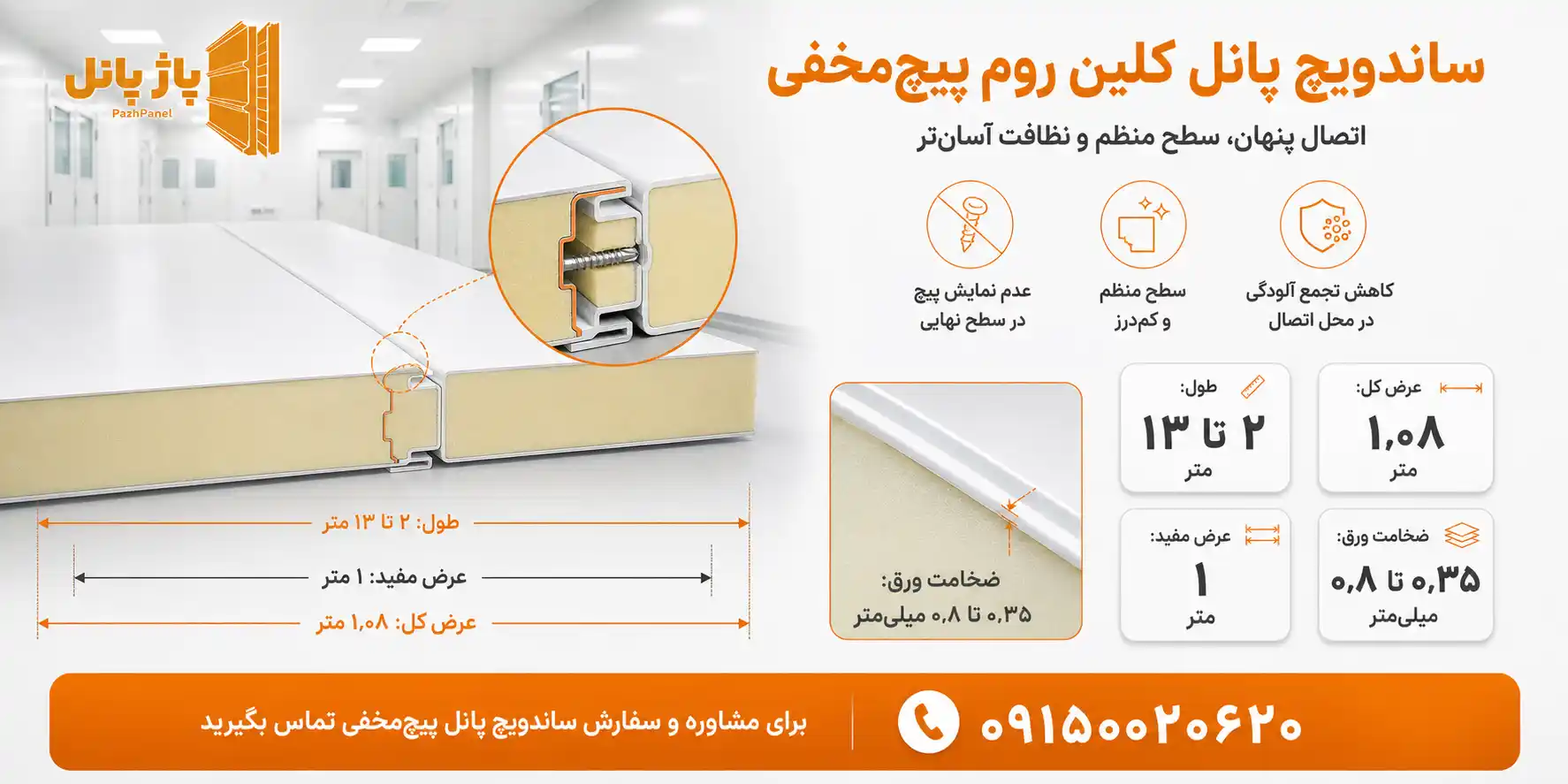

۲. ساندویچ پانل کلین روم پیچ مخفی
در مدل پیچ مخفی، کلیه اتصالات سازه‌ای زیر لبه هم‌پوشانی پانل مجاور مخفی می‌شوند. نبود سرپیچ در نمای نهایی، احتمال جمع شدن باکتری در اطراف گل‌پیچ‌ها را به صفر رسانده و ضدعفونی با محلول‌های استریل را کاملاً هموار می‌سازد.

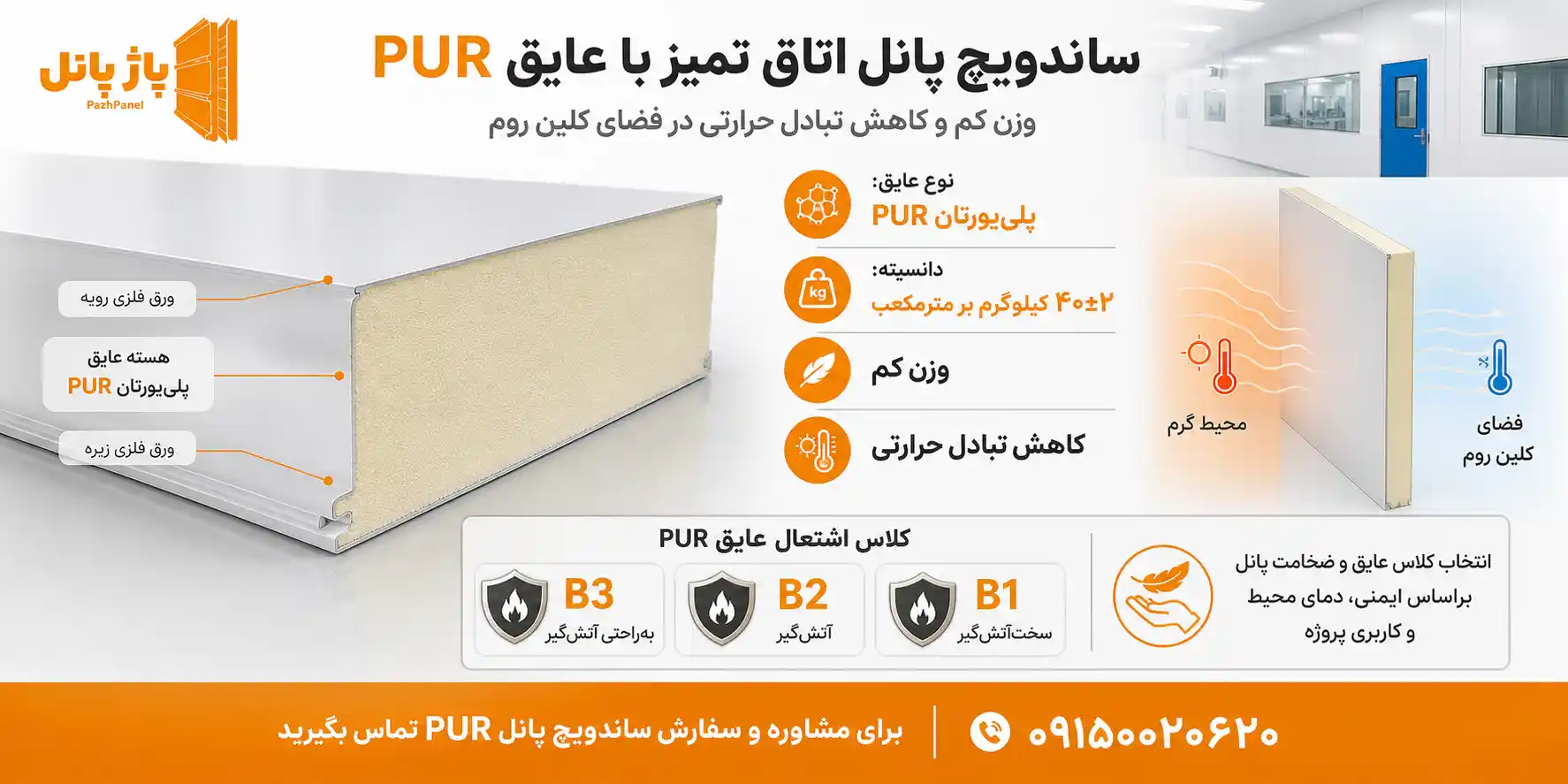

۳. ساندویچ پانل کلین روم با عایق پلی‌یورتان PUR و PIR
هسته عایق با دانسیته اسمی ۴۰±۲ کیلوگرم بر مترمکعب و ضریب انتقال حرارت پایین ۰٫۰۱۵۹ وات بر متر کلوین تزریق میشود. در محیط‌های با ریسک بالای حرارتی، بهره‌گیری از فوم نسوز PIR مقاومت حریق را ارتقا می‌دهد.

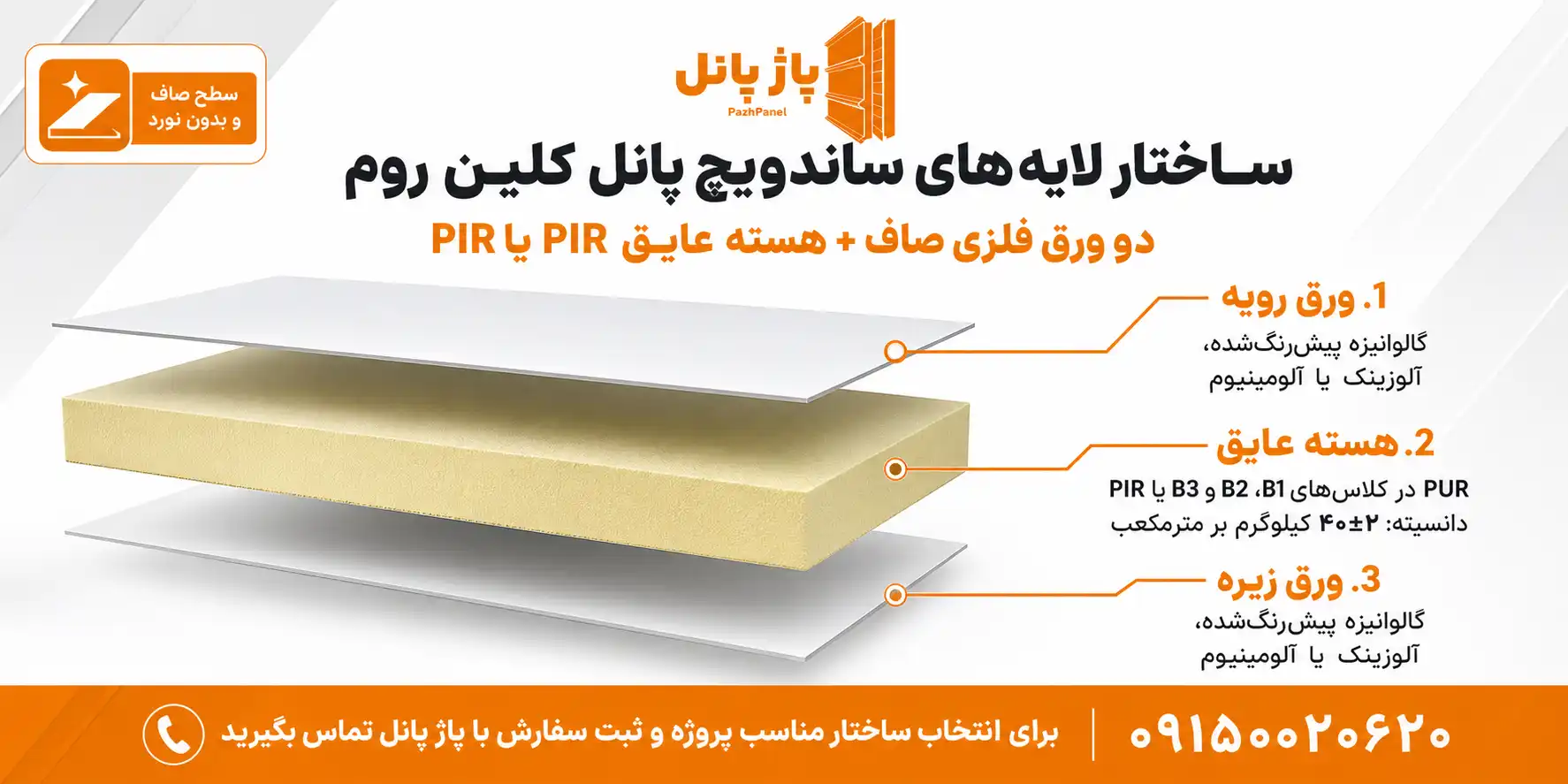

ساختار سه‌لایه ساندویچ پانل اتاق تمیز
۱. ورق‌های رویه و زیره کاملاً صاف
استفاده از ورق‌های گالوانیزه پیش‌رنگ سوپرپلی‌استر، آلوزینک یا استنلس استیل ۳۰۴ بدون کوچک‌ترین موج، شیار و برآمدگی جهت نظافت آسان و جلوگیری از تجمع آلودگی.
۲. هسته عایق پیوسته
فوم سخت پلی‌یورتان با چسبندگی کامل به ورق‌های فلزی که از افتادگی، ایجاد پل حرارتی و برودتی و عبور بخارات شیمیایی و رطوبت جلوگیری می‌کند.

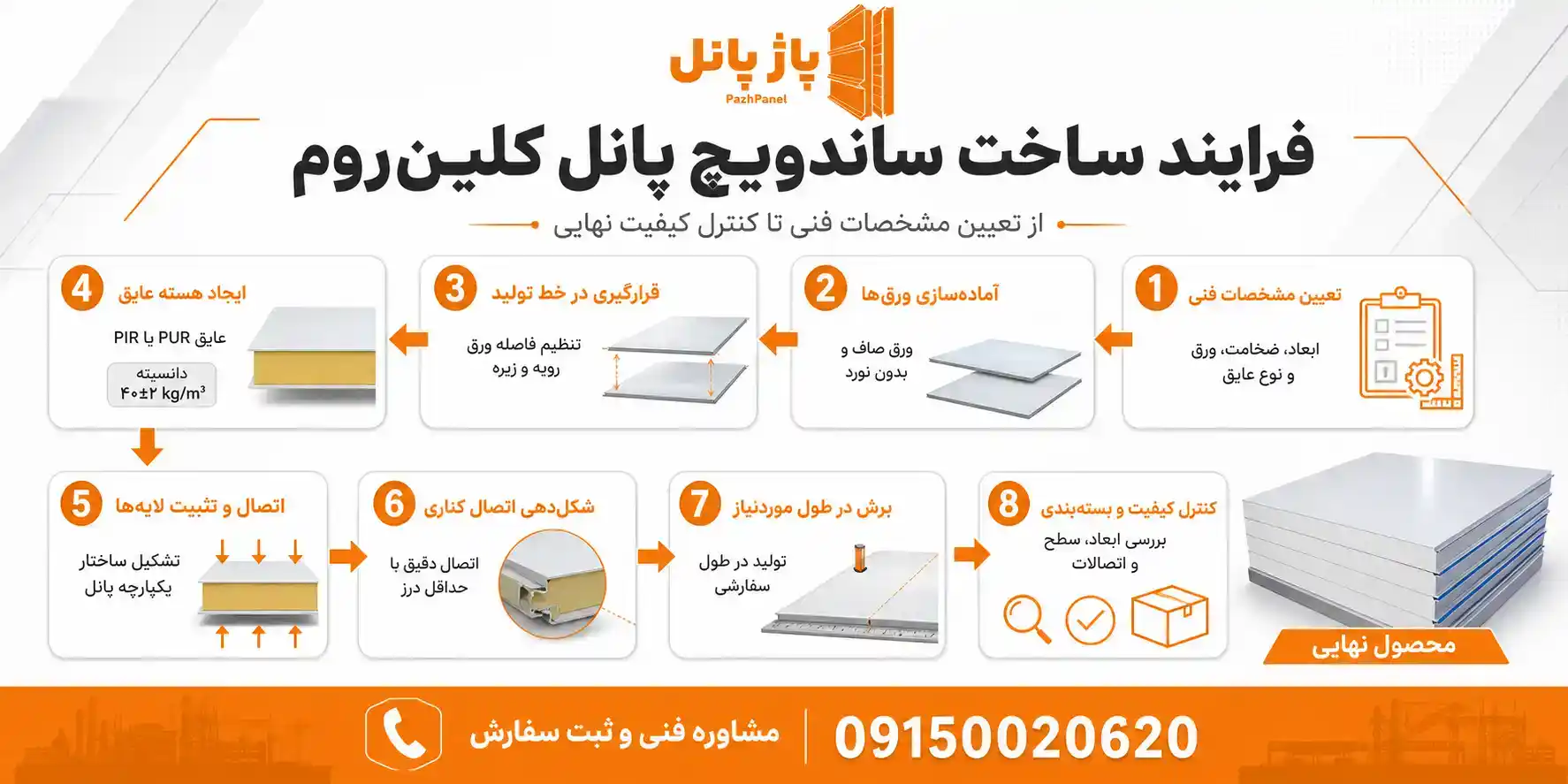

مراحل و فرایند ساخت در کارخانه پاژ پانل
خط تولید پیوسته کلین روم شامل آماده‌سازی ورق‌های فلت، تزریق یکنواخت مواد اولیه ایزوسیانات و پلی‌ال تحت دمای کنترل‌شده، پرس مداوم، فرم‌دهی دقیق لبه‌های چفت‌وبست و برش متناسب با نقشه ارتفاع سالن است. کنترل کیفی دقیق از هرگونه تابیدگی، خش‌افتادگی و حباب‌های میکروسکوپی ممانعت می‌نماید.

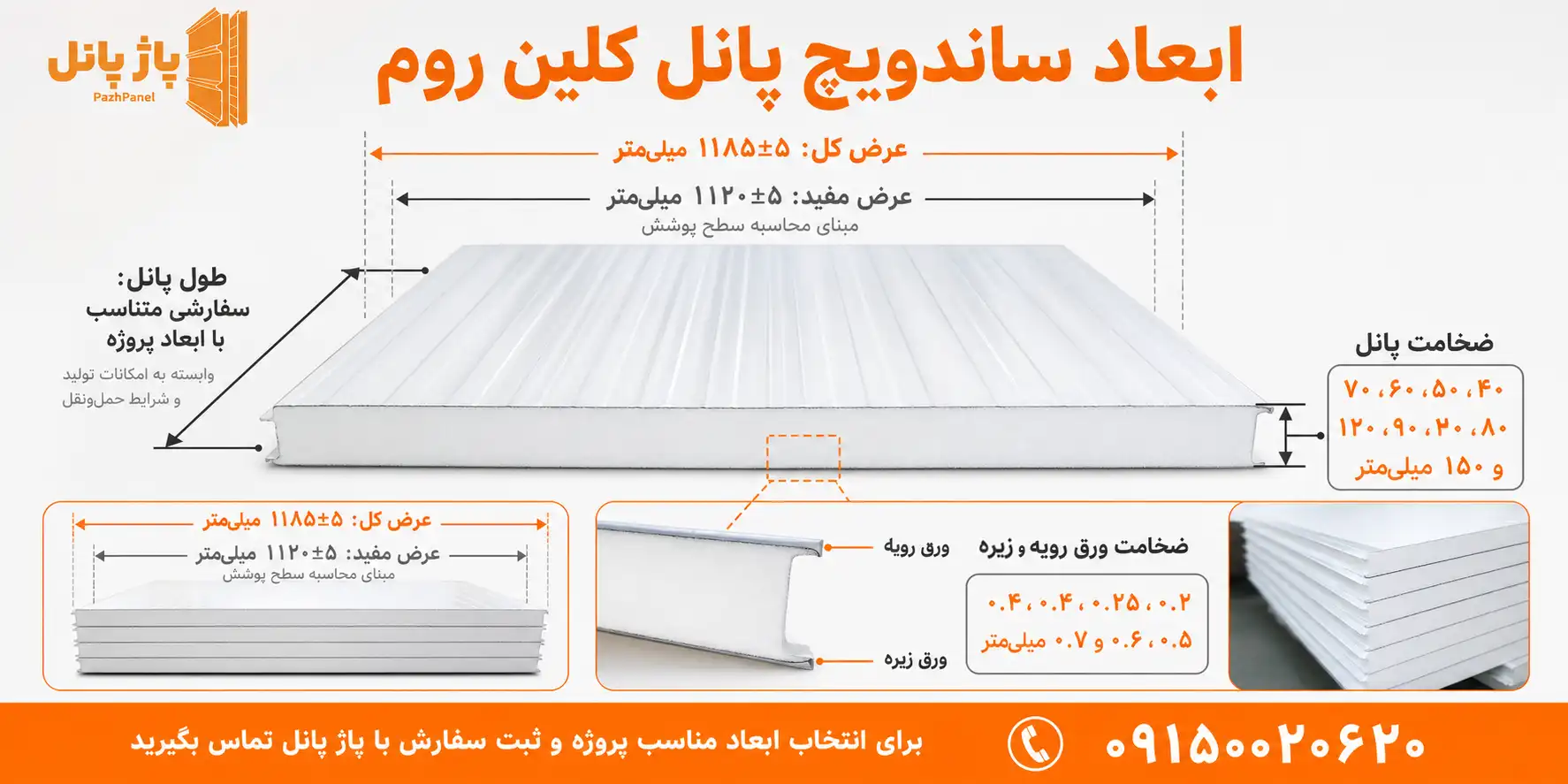

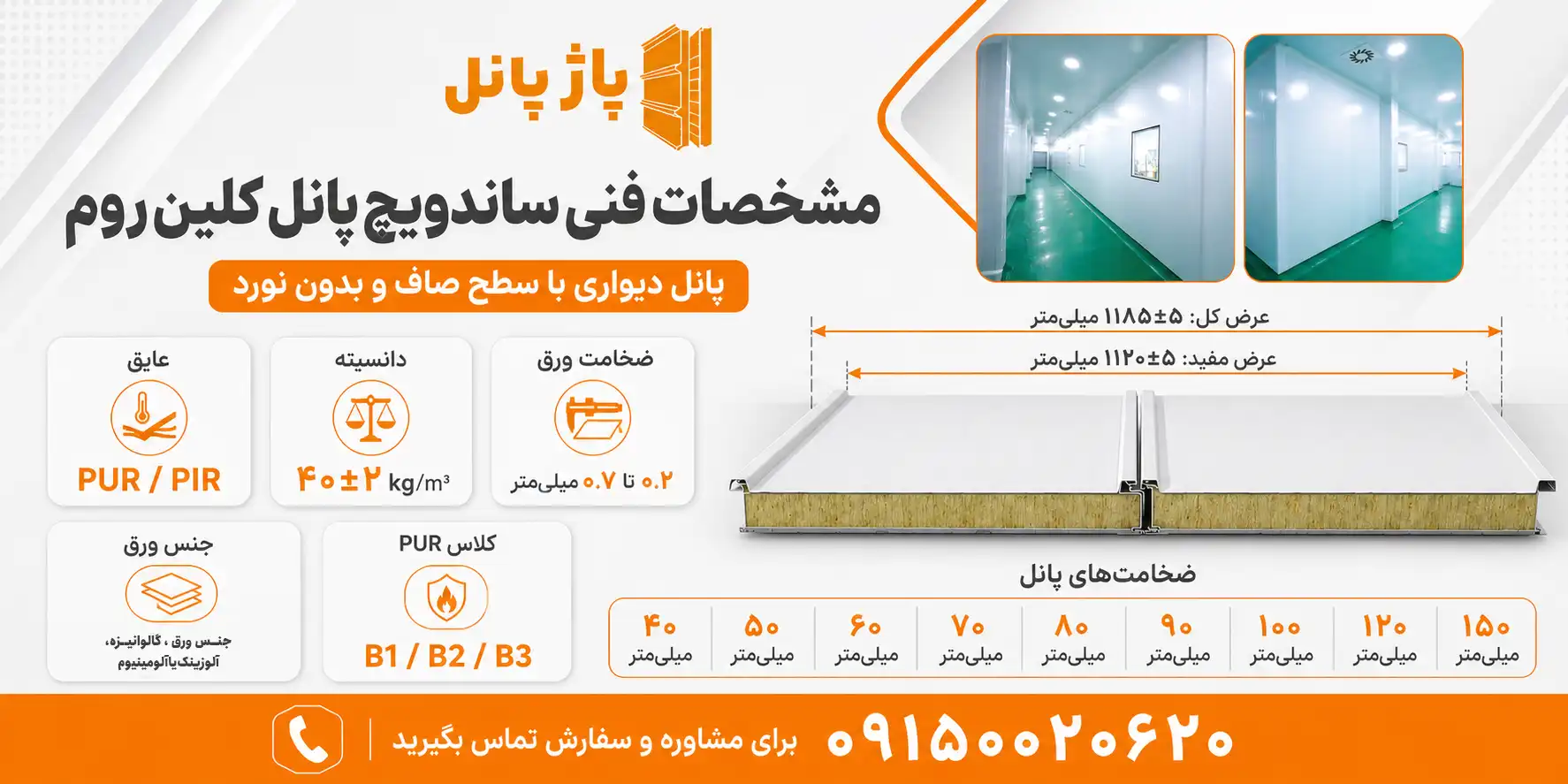

مشخصات فنی و ابعاد ساندویچ پانل کلین روم
| مشخصه فنی | مقادیر و استانداردهای خط تولید |
|---|---|
| نوع هسته عایق | پلی‌یورتان PUR در کلاسهای B1، B2 و B3 یا پلی‌ایزوسیانورات PIR |
| دانسیته اسمی عایق | ۴۰±۲ کیلوگرم بر مترمکعب |
| ضریب هدایت حرارتی (λ) | ۰٫۰۱۵۹ وات بر متر کلوین |
| ضخامت‌های تولیدی | ۴۰، ۵۰، ۶۰، ۷۰، ۸۰، ۹۰، ۱۰۰، ۱۲۰ و ۱۵۰ میلیمتر (۴ الی ۱۵ سانتی‌متر) |
| عرض کل پانل | ۱۱۸۵±۵ میلیمتر |
| عرض مفید اسمی | ۱۱۲۰±۵ میلیمتر (محاسبه متراژ پروژه بر پایه عرض مفید) |
| ضخامت ورق‌های فلزی | ۰٫۲ الی ۰٫۷ میلیمتر (ورق‌های گالوانیزه، آلوزینک و آلومینیوم) |
| فرم نهایی سطح ورق | کاملاً صاف، بدون نورد و صیقلی |

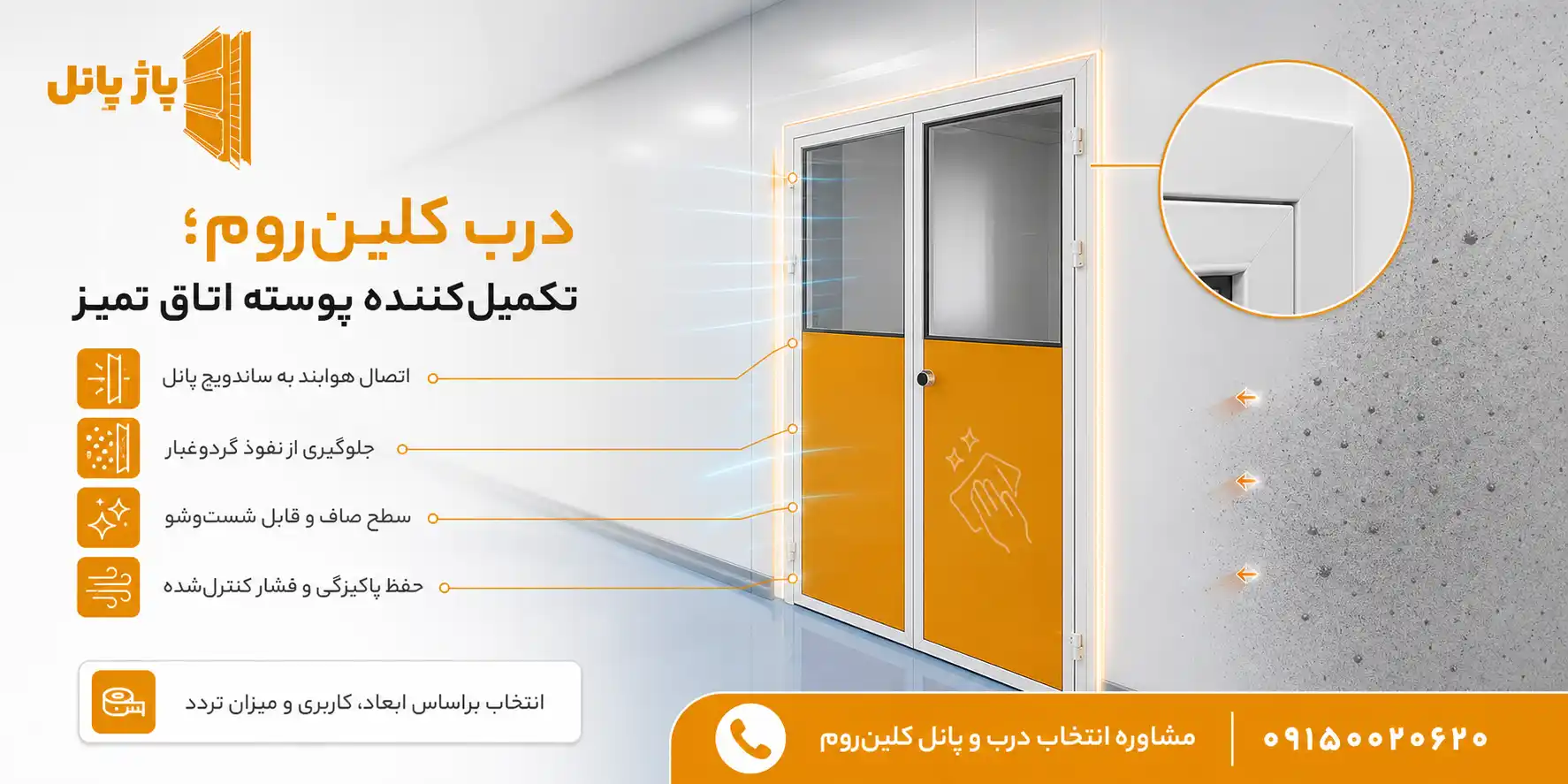

درب‌های مخصوص اتاق تمیز (Clean Room Doors)
درب کلین روم با ساختاری هم‌باد با سطح پانل‌ها و چهارچوب‌های کرو شده تولید می‌گردد تا هیچگونه گوشه تیزی برای تجمع آلودگی باقی نماند. درزبندی با گسکت‌های سیلیکونی مقاوم، شیشه‌های دوجداره دید هم‌باد (Flush View Panel) و سیستم‌های اینترلاک هوابند، فشار مثبت یا منفی اتاق را تضمین میکنند.
لیست قیمت ساندویچ پانل کلین روم (مستقیم از کارخانه)
| ضخامت پانل | نوع عایق فوم | فرم سطح | قیمت هر متر مربع (ریال) |
|---|---|---|---|
| ۴ سانتی‌متر (۴۰ میلیمتر) | پلی‌یورتان B2 | کاملاً صاف و صیقلی | ۳۱٬۴۱۰٬۰۰۰ |
| ۶ سانتی‌متر (۶۰ میلیمتر) | پلی‌یورتان B2 | کاملاً صاف و صیقلی | ۳۷٬۲۴۰٬۰۰۰ |
| ۸ سانتی‌متر (۸۰ میلیمتر) | پلی‌یورتان B2 | کاملاً صاف و صیقلی | ۴۳٬۹۹۰٬۰۰۰ |
| ۱۰ سانتی‌متر (۱۰۰ میلیمتر) | پلی‌یورتان B2 | کاملاً صاف و صیقلی | ۵۳٬۰۴۰٬۰۰۰ |
* قیمت‌های جدول بر اساس ورق گالوانیزه دورو صاف و فوم B2 تنظیم شده است. برای سفارش با ورق استنلس استیل ۳۰۴، فوم نسوز PIR و قطعات فلاشینگ منحنی با شماره ۰۹۱۵۰۰۲۰۶۲۰ تماس حاصل فرمایید.
کلاس‌بندی‌های اتاق تمیز و استانداردهای آتش‌نشانی
| کلاس استاندارد | ذرات ≥۰٫۱ میکرومتر | ذرات ≥۰٫۵ میکرومتر | ذرات ≥۵ میکرومتر |
|---|---|---|---|
| ISO Class 5 (کلاس ۱۰۰) | ۱۰۰٬۰۰۰ | ۳٬۵۲۰ | ۲۹ |
| ISO Class 6 (کلاس ۱۰۰۰) | ۱٬۰۰۰٬۰۰۰ | ۳۵٬۲۰۰ | ۲۹۳ |
| ISO Class 7 (کلاس ۱۰,۰۰۰) | تعیین‌نشده | ۳۵۲٬۰۰۰ | ۲٬۹۳۰ |
| ISO Class 8 (کلاس ۱۰۰,۰۰۰) | تعیین‌نشده | ۳٬۵۲۰٬۰۰۰ | ۲۹٬۳۰۰ |
کاربردهای تخصصی ساندویچ پانل کلین روم
خطوط تولید داروسازی و واکسن
سالن‌های پرکنی استریل، فرمولاسیون آنتی‌بیوتیک‌ها و آزمایشگاه‌های بیوتکنولوژی با تطابق با استانداردهای وزارت بهداشت.
بیمارستان‌ها و اتاق‌های عمل
اتاق‌های جراحی، بخش‌های ICU و مراقبت‌های ویژه با سطوح آنتی‌باکتریال مقاوم در برابر شستوشو با شوینده‌های قوی.
صنایع میکروالکترونیک و نیمه‌هادی
محیط‌های تولید بردهای الکترونیکی و تجهیزات اپتیک که نشست حتی یک ذره غبار میکرومتری سبب اتصالی مدارها میشود.
بسته‌بندی صنایع غذایی استریل
بخش‌های بسته‌بندی آسپتیک لبنیات، پروتئینی و مواد غذایی بدون مواد نگهدارنده جهت جلوگیری از رشد قارچ و کپک.

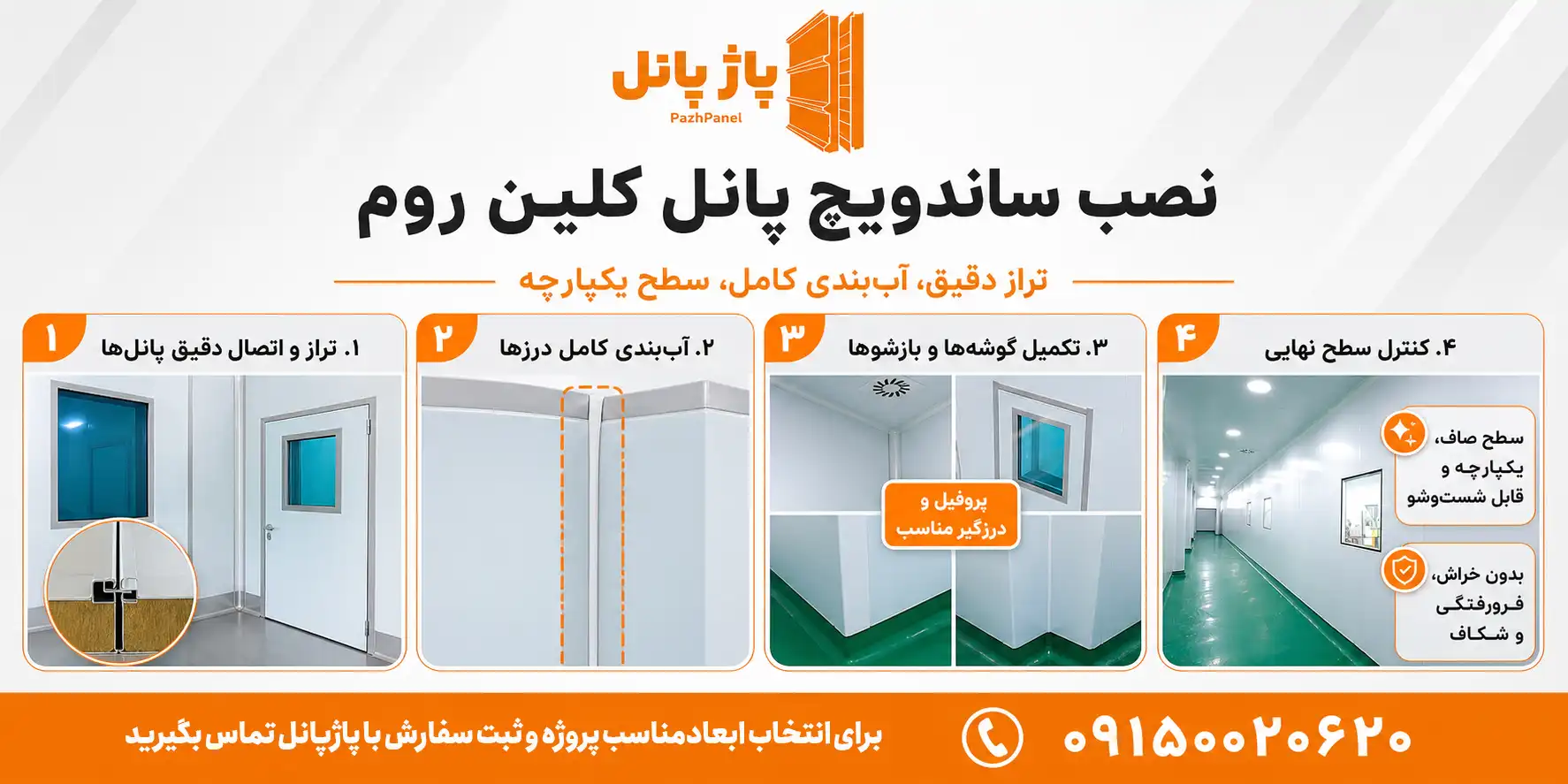

اصول نصب، درزبندی و پروفیل‌های منحنی (Cove Profile)
در نصب کلین روم، هیچگونه زاویه قائمه ۹۰ درجه در تقاطع دیوار به زمین، دیوار به سقف و دیوار به دیوار مجاز نیست. کلیه گوشه‌ها با پروفیل‌های منحنی آلومینیومی کرو (Coving) با شعاع استاندارد پوشانده شده و کلیه درزها با ماستیک آنتی‌باکتریال درزبندی می‌شوند. برای مطالعه مراحل اجرای سازه به صفحه آموزش نصب ساندویچ پانل رجوع نمایید.
گالری پروژه‌ها و مستندات اجرایی کلین روم پاژ پانل
پرسش‌های متداول ساندویچ پانل کلین روم
تفاوت ساندویچ پانل کلین روم با پانلهای معمولی چیست؟
سطح پانلهای کلین روم کاملاً صاف، بدون نورد و بدون شیار تولید میشود تا هیچگونه گردوغبار، باکتری یا آلودگی در درزها تجمع نکند و شستوشو و ضدعفونی مداوم سطوح میسر باشد.
عرض مفید ساندویچ پانل کلین روم چقدر است؟
عرض کل این پانل ۱۱۸۵ میلیمتر و عرض مفید پوشش آن ۱۱۲۰ میلیمتر است و در مدل پیچ مخفی عرض مفید برابر با ۱۰۰۰ میلیمتر است.

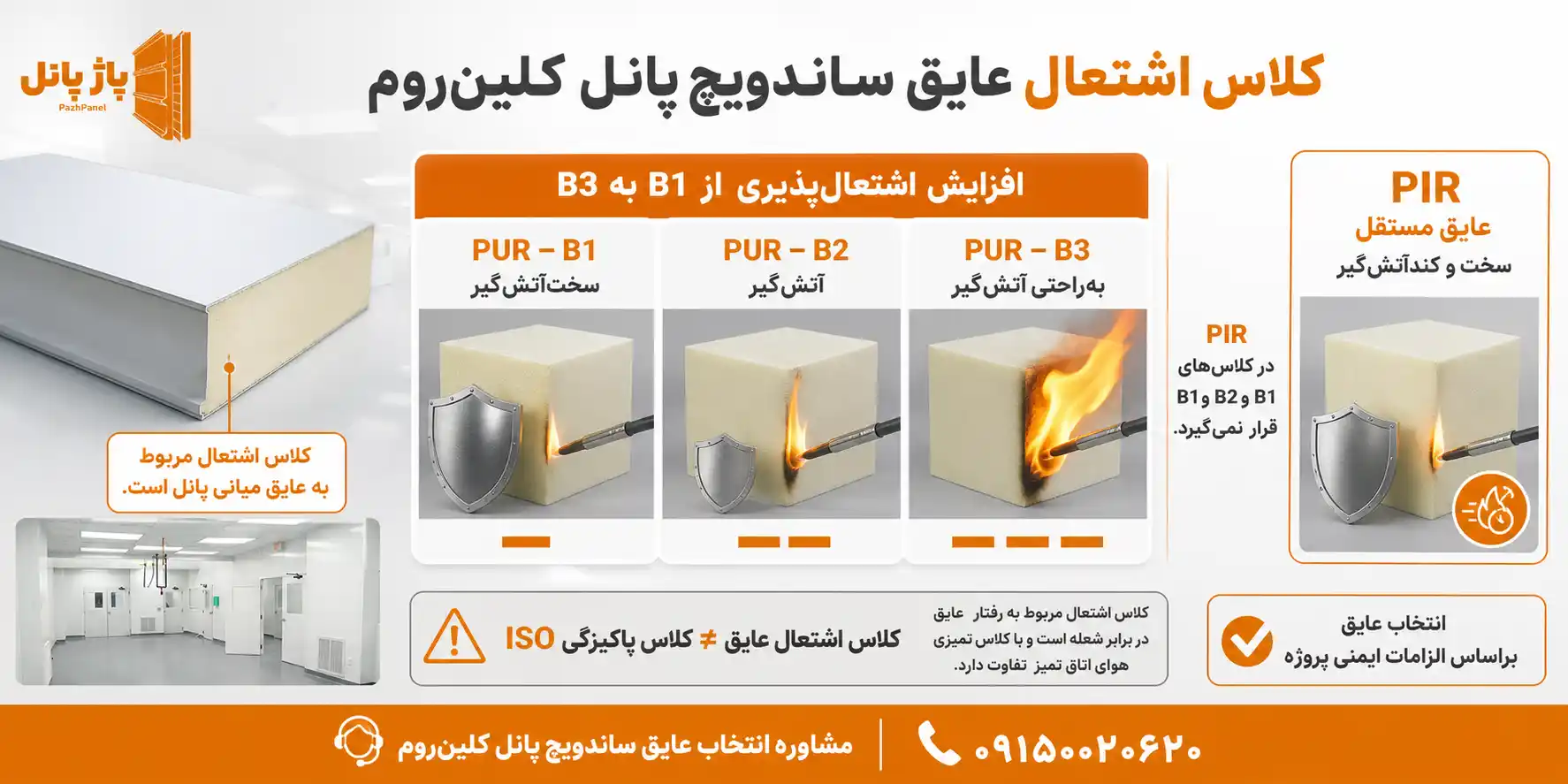

کلاس اشتعال عایق کلین روم چه تفاوتی با کلاس تمیزی ISO دارد؟
کلاسهای ISO میزان پاکیزگی و غلظت مجاز ذرات معلق در هوای اتاق تمیز را مشخص میکنند، در حالی که ردههای B1، B2 و PIR صرفاً نشاندهنده رفتار و مقاومت فوم عایق پانل در برابر حرارت و آتشسوزی هستند.
چه اطلاعاتی برای استعلام قیمت ساندویچ پانل کلین روم لازم است؟
متراژ دیوار و سقف، ضخامت پانل، نوع عایق، جنس ورق (گالوانیزه، آلوزینک، استیل)، کلاس تمیزی پروژه و شهر محل تحویل برای محاسبه قیمت دقیق نیاز است.
