نصب ساندویچ پانل
با پیشرفت فناوری و جایگزینی مصالح ساختمانی سنتی با مصالح نوین، تقاضای خرید و نصب ساندویچ پانل‌ها در سازهها (صنعتی و ساختمانی) بیشتر شده است. نصب ساندویچ پانل‌ها بر اساس نوع و ساختار آنها متفاوت است و با سرعتی بسیار بیشتر از مصالح ساختمانی پیشین قابل اجرا است.
در این مقاله مراحل، روش‌ها و ابزارهای نصب پانل‌ها به صورتی ساده و مختصر برای شما خوانندگان گرامی توضیح داده شده است.
پس از مطالعهی این مقاله آموزشی به صورت اجمالی با صفر تا صد نصب ساندویچ پانل آشنا خواهید شد.

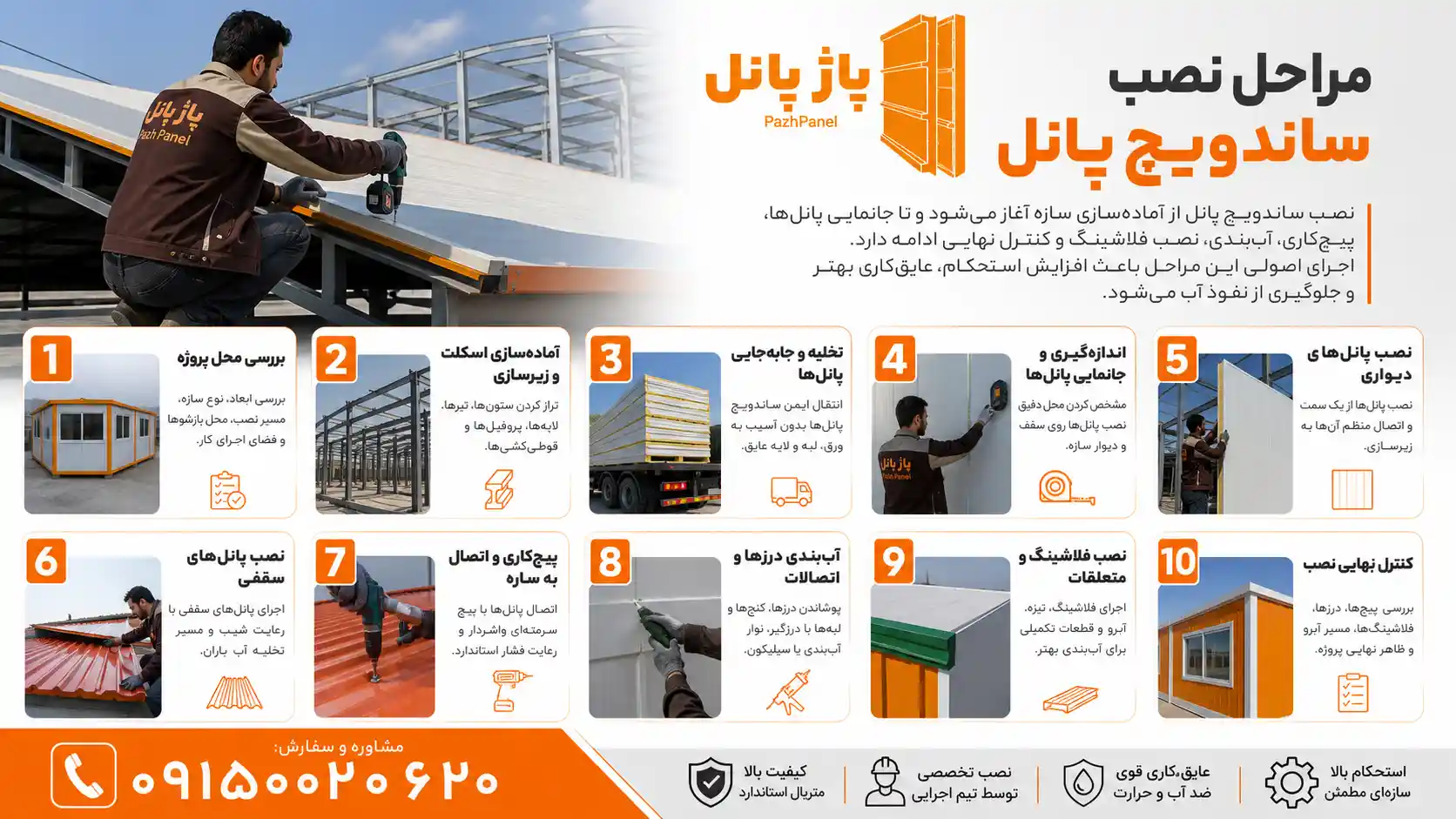

مراحل نصب ساندویچ پانل
اجرای اصولی این مراحل در نصب ساندویچ پانل باعث افزایش استحکام سازه، عایق‌کاری بهتر، جلوگیری از نفوذ آب و بهبود ظاهر نهایی پروژه می‌شود.
| مرحله | عنوان مرحله | توضیح کوتاه | نکته مهم |
|---|---|---|---|
| ۱ | بررسی محل پروژه | ابعاد سازه، محل نصب پانل‌ها، بازشوها، مسیر آبرو و فضای اجرای کار بررسی می‌شود. | قبل از شروع نصب باید مسیر حمل، تخلیه و اجرای پانل‌ها مشخص باشد. |
| ۲ | آماده‌سازی اسکلت و زیرسازی | ستونها، تیرها، لاپه‌ها، پروفیل‌ها و قوطی‌کشی‌ها تراز و آماده نصب می‌شوند. | زیرسازی غیراصولی باعث موج، درز، نشتی و نصب نامنظم پانل‌ها می‌شود. |
| ۳ | تخلیه و جابه‌جایی پانل‌ها | ساندویچ پانل‌ها با تجهیزات مناسب تخلیه و به محل نصب منتقل می‌شوند. | لبه‌ها، ورق‌ها و فوم داخلی پانل نباید هنگام جابه‌جایی آسیب ببینند. |
| ۴ | اندازه‌گیری و جانمایی پانل‌ها | محل دقیق نصب هر پانل روی سقف یا دیوار مشخص می‌شود. | در صورت نیاز به برش، باید از ابزار مناسب استفاده شود. |
| ۵ | نصب پانل‌های دیواری | پانل‌های دیواری از یک سمت شروع شده و به‌ترتیب روی زیرسازی نصب می‌شوند. | پانل اول باید کاملاً تراز و شاقول باشد. |
| ۶ | نصب پانل‌های سقفی | پانل‌های سقفی روی لاپه‌ها یا سازه سقف قرار می‌گیرند. | جهت نصب باید با شیب سقف و مسیر تخلیه آب هماهنگ باشد. |
| ۷ | پیچ‌کاری و اتصال به سازه | پانل‌ها با پیچ‌های مخصوص سرمته‌ای واشردار به سازه متصل می‌شوند. | پیچ‌ها نباید بیش از حد سفت یا خیلی شل بسته شوند. |
| ۸ | آب‌بندی درزها و اتصالات | درزها، لبه‌ها، کنج‌ها و محل اتصال پانل‌ها آب‌بندی می‌شوند. | آب‌بندی صحیح مانع نفوذ آب، هوا و گردوغبار می‌شود. |
| ۹ | نصب فلاشینگ و متعلقات | فلاشینگ، تیزه، آبرو، قطعات کنج و پوشش‌های تکمیلی نصب می‌شوند. | این قطعات هم ظاهر کار را بهتر می‌کنند و هم در آب‌بندی مؤثر هستند. |
| ۱۰ | کنترل نهایی و تحویل پروژه | پیچ‌ها، درزها، فلاشینگ‌ها، مسیر آبرو و ظاهر نهایی بررسی می‌شوند. | هرگونه درز باز، نشتی یا اتصال ناقص باید قبل از تحویل اصلاح شود. |
۱. بررسی محل پروژه و آماده‌سازی اولیه
قبل از شروع نصب ساندویچ پانل، محل پروژه بررسی می‌شود تا ابعاد، نوع سازه، مسیر نصب، محل قرارگیری پانل‌ها، مسیر آبرو، درب، پنجره و بازشوها مشخص شود. در این مرحله باید مطمئن شد که فضای کافی برای تخلیه، جابه‌جایی و نصب پانل‌ها وجود دارد.
۲. آماده‌سازی اسکلت و زیرسازی پروژه
مهم‌ترین مرحله قبل از نصب ساندویچ پانل، آماده‌سازی اسکلت فلزی و زیرسازی است. ستونها، تیرها، لاپه‌ها، پروفیل‌ها و قوطی‌کشی‌ها باید کاملاً تراز، محکم و بدون تاب‌خوردگی باشند. اگر زیرسازی دقیق نباشد، ساندویچ پانل‌ها به‌درستی روی هم قرار نمی‌گیرند و ممکن است درز، نشتی، موج یا ناهماهنگی در نما ایجاد شود.
۳. تخلیه و جابه‌جایی ساندویچ پانل‌ها
ساندویچ پانل‌ها باید با دقت از ماشین تخلیه شوند تا لبه‌ها، ورق‌ها و فوم داخلی آسیب نبینند. بهتر است هنگام جابه‌جایی از لیفتراک، جرثقیل، تسمه نرم یا تجهیزات مناسب استفاده شود. کشیدن پانل روی زمین یا ضربه زدن به لبه‌ها می‌تواند باعث خرابی ظاهر و کاهش کیفیت نصب شود.
۴. اندازه‌گیری و جانمایی پانل‌ها
بعد از آماده شدن سازه، محل دقیق نصب ساندویچ پانل‌ها مشخص می‌شود. در این مرحله تعیین می‌شود هر پانل در کدام قسمت سقف یا دیوار نصب شود. اگر نیاز به برش‌کاری باشد، باید با ابزار مناسب انجام شود تا ورق و لایه عایق داخلی آسیب نبیند.
۵. نصب ساندویچ پانل‌های دیواری
در نصب ساندویچ پانل دیواری، معمولاً کار از یک گوشه سازه شروع می‌شود. پانل اول باید کاملاً تراز و شاقول نصب شود، چون بقیه پانل‌ها بر اساس همان پانل در کنار هم قرار می‌گیرند. سپس پانل‌های بعدی به‌صورت نر و مادگی، اورلپ یا پیچ مخفی کنار هم چفت شده و با پیچ مخصوص به زیرسازی متصل می‌شوند.
۶. نصب ساندویچ پانل‌های سقفی
در نصب ساندویچ پانل سقفی، پانل‌ها روی لاپه‌ها یا سازه سقف قرار می‌گیرند. نصب معمولاً با توجه به جهت شیب سقف انجام می‌شود تا آب باران به‌درستی تخلیه شود. ساندویچ پانل‌های سقفی باید با همپوشانی مناسب نصب شوند تا از نفوذ آب به داخل سازه جلوگیری شود.
۷. پیچ‌کاری و اتصال ساندویچ پانل‌ها به سازه
برای اتصال ساندویچ پانل‌ها از پیچ‌های مخصوص سرمته‌ای واشردار استفاده می‌شود. پیچ‌ها باید در محل درست بسته شوند؛ نه خیلی شل و نه بیش از حد سفت. سفت کردن بیش از حد پیچ می‌تواند باعث آسیب به ورق یا واشر آب‌بندی شود و شل بودن پیچ هم باعث لرزش، بازشدگی یا نفوذ آب می‌شود.
۸. آب‌بندی درزها و اتصالات
بعد از نصب ساندویچ پانل‌ها، درزها و محل اتصال‌ها باید آب‌بندی شوند. این کار معمولاً با فلاشینگ، تیزه، آبرو، چسب درزگیر، نوار آب‌بندی یا سیلیکون انجام می‌شود. آب‌بندی در بخش‌هایی مثل کنج‌ها، لبه‌ها، تاج سقف، دور درب و پنجره اهمیت زیادی دارد.
۹. نصب فلاشینگ، تیزه و متعلقات
در این مرحله قطعات تکمیلی مثل فلاشینگ کنج، فلاشینگ دور پنجره، آبرو، تیزه سقف، نماهای پوششی و قطعات اتصال نصب می‌شوند. این قطعات هم ظاهر کار را تمیزتر می‌کنند و هم نقش مهمی در جلوگیری از نفوذ آب، گردوغبار و هوا دارند.
۱۰. کنترل نهایی نصب
در پایان، کل پروژه بررسی می‌شود. تراز بودن پانل‌ها، محکم بودن پیچ‌ها، بسته بودن درزها، کیفیت آب‌بندی، مسیر تخلیه آب، وضعیت فلاشینگ‌ها و ظاهر نهایی سازه کنترل می‌شود. اگر درزی باز مانده باشد یا پیچ‌ها درست بسته نشده باشند، باید قبل از تحویل اصلاح شود.

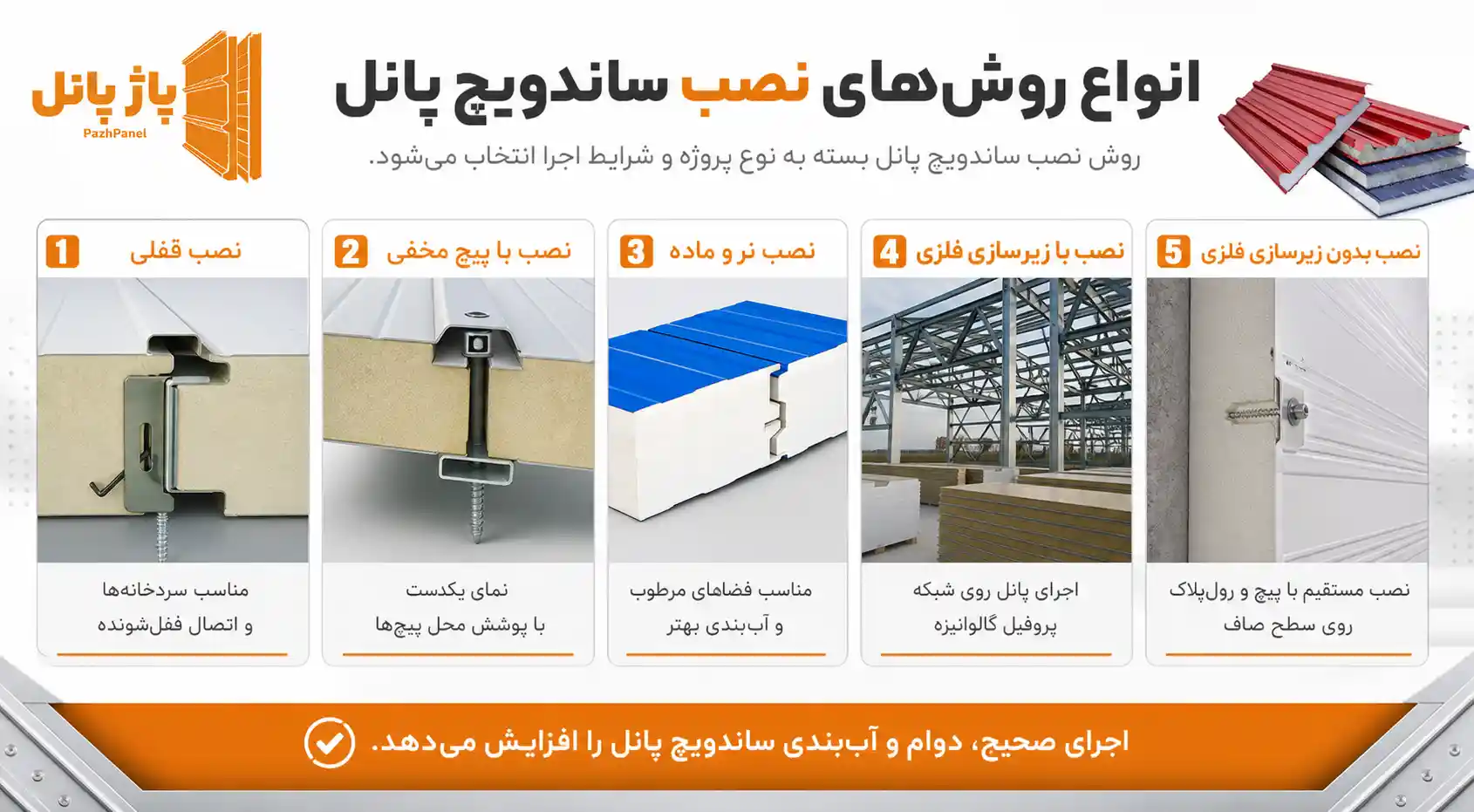

انواع روش های نصب و اجرای ساندویچ پنل‌ها
پانل‌های ساندویچی از نظر طراحی و روش اجرا بر حسب نیاز و پروژه مورد نظر نصب می‌شوند. در ادامه به انواع روش‌های نصب و اجرا این‌گونه سازه‌های پیش ساخته مدرن می‌پردازیم.
1.نصب ساندویچ پانل قفلی
از این نوع نحوه اتصال در اغلب موارد جهت ساخت سردخانه‌ها استفاده می‌شود به گونه‌ای که با کنار هم قرار دادن صفحات، این صفحات با یکدیگر قفل می شوند.
2. نصب با استفاده از پیچ مخفی
این نوع روش نصب، به دلیل آراستگی و داشتن پیچ‌های مخفی بسیار در ساخت انواع سازه با ساندویچ پنل کاربرد دارد. نحوه نصب این گونه صفحات بدین شکل است که صفحه موردنظر به واسطه پیچ هایی که دارد به محل مورد نظر وصل شده و صفحه بعدی طوری نصب می شود که روی قسمت پیچ را می‌پوشاند.
3. نصب پانل ساندویچی به صورت نر و ماده
این نوع پانل ها به جهت نصب در محیط‌هایی با رطوبت بالا بسیار مناسب است، چرا که با دارا بودن زاویه هایی که این نوع محصولات دارند به شکل یکپارچه در کنار هم قرار می‌گیرند و سپس توسط پیچ بر روی سقف یا دیوار نصب می‌شود.
4. نصب با زیرسازی فلزی
یکی از روش‌های بارگذاری پانل ساندویچی، نصب با زیرسازی فلزی بوده و بیشتر برای نمای ساختمان‌ها و سرویس‌های بهداشتی کاربرد دارد. در این روش، ابتدا یک شبکه فلزی از جنس پروفیل‌های سبک گالوانیزه بارگذاری می‌شود. این شبکه فلزی می‌بایست حتماً برخلاف جهت نصب ساندویچ پانل‌ها بارگذاری شود. بدین‌ترتیب، اگر قرار است پانل‌ها به‌صورت عمودی نصب شوند، شبکه فلزی باید به‌صورت افقی بارگذاری شود و بالعکس.
این کار از این جهت مهم است که در ناحیه تلاقی پانل و شبکه فلزی، اتصال توسط پیچ‌های سرمته‌دار ممکن شود. اگر در منطقه‌ای زندگی می‌کنید که میزان بارش باران و برف زیاد است، پیشنهاد می‌کنیم ساندویچ پانل‌ها را به‌صورت افقی نصب کنید تا احتمال نفوذ آب به درون آنها از بین برود.
5. نصب بدون زیر سازی فلزی
در این روش، ساندویچ پانل‌ها توسط رول‌پلاک و پیچ نصب می‌شوند. اگر قصد دارید ساندویچ پانل‌ها را روی دیوارهای کاشی‌کاری یا گچ‌کاری شده نصب کنید، بهتر است از روش نصب بدون زیرسازی فلزی استفاده کنید. البته دقت داشته باشید که دیوار باید کاملاً صاف، یکدست و بدون موج باشد.
در صورتی که علاقه‌مند به آشنایی با انواع زیرسازی ساندویچ پانل هستید می‌توانید آن را مطالعه کنید.
جزئیات نصب و اجرای ساندویچ پانل
نصب صحیح ساندویچ پانل‌ها، طول عمر آنها را افزایش می‌دهد؛ بنابراین انجام نکات زیر می‌تواند به بهبود کار و کاهش هزینه‌های ساخت‌وساز کمک کند:
- اگر قرار است ساندویچ پانل‌ها بدون زیرساز به دیوار وصل شوند، نیازی به استفاده از ورق‌های فلزی در اطراف پانل‌ها نیست. همچنین می‌توانید از پانل‌هایی با ضخامت یا گام کمتر استفاده کنید.
- اگر زیبایی محیط برای شما مهم است، پیشنهاد می‌کنیم از پیچ‌های مخفی برای تثبیت پانل‌ها استفاده کنید.
- استفاده از چسب‌های سیلیکونی برای آب‌بندی ساختمان ضروری است. همچنین به طرز قرارگیری زبان و فاق پنل‌ها نیز دقت کنید.
- برای نصب پانل‌ها حتماً از پیچ‌های واشردار استفاده کنید.
- استفاده از فلاشینگ ساندویچ پانل در نصب پانل‌های سقفی به زیبایی و آب‌بندی شدن ساختمان کمک می‌کند.
- هنگام نصب پانل‌ها به عوامل محیطی از جمله شدت وزش باد، فاصله بین ستونها و محل نصب دقت کنید.
رعایت اصول نصب ساندویچ پانل
هنگام نصب ساندویچ پانل، رعایت یک گردش کار خاص بسیار مهم است، زیرا این امر نه تنها کیفیت کار، بلکه دوام و کارایی سازه را نیز تعیین می‌کند. صرف نظر از اینکه ساندویچ پانل برای دیوار، سقف یا روکش داخلی استفاده می شود، نصب مناسب عایق حرارتی مطلوب، دوام و محافظت در برابر تاثیرات منفی محیطی را تضمین می‌کند. فناوری نصب صحیح ساندویچ پانل نه تنها کارایی و استحکام سازه ای را تضمین می‌کند، بلکه دوام و قابلیت اطمینان ساختمان یا سازه را نیز تضمین می‌کند. رعایت رویه ها و الگوریتم های تعیین شده به جلوگیری از مشکلات کیفیت و اطمینان از عملکرد بهینه کمک می‌کند. در ادامه مقاله پاژ پانل، این فرآیند را با جزئیات بیشتری بررسی خواهیم کرد.

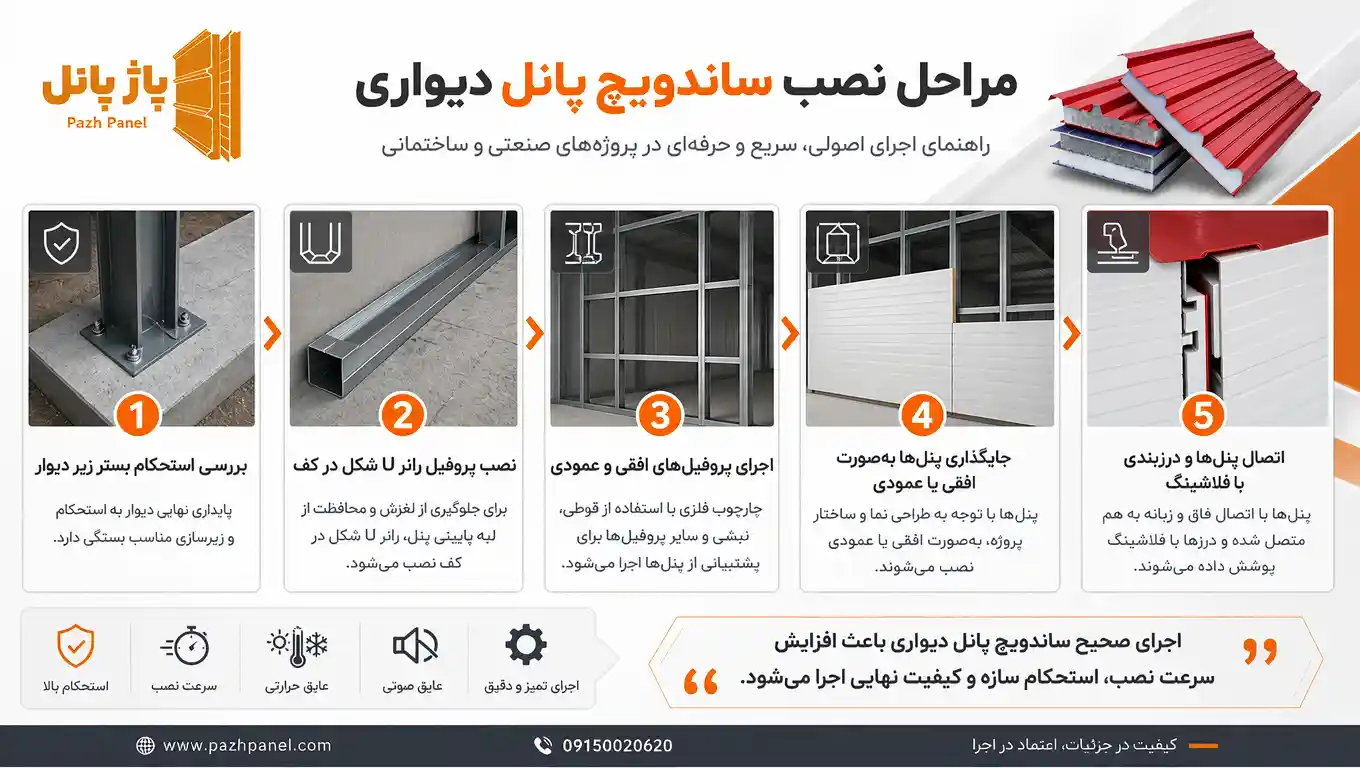

نصب ساندویچ پانل دیواری
پانل های دیواری را می‌توان به صورت عمودی یا افقی نصب کرد. برای نصب افقی، کار باید از پایین شروع شود و به سمت بالا ادامه یابد. نصب عمودی مستلزم شروع از گوشه و پانلی است که در مقابل مفصل قرار می گیرد. اگر از این اصول پیروی کنید، انحراف در اندازه تقریباً مشخص نمی‌شود. به صورت افقی، پانل ها باید با شیبی ملایم قرار داده شوند تا آب به جای انباشته شدن، تخلیه شود. این یک اصل اجباری است.
پانل باید بلند شود (با استفاده از بالابر) و بر روی سازه و قطعات پایه نصب شود. سپس عمودی بودن پانل و صاف بودن دیوار بررسی شود. در صورت لزوم، پانل اول و موقعیت آن را تراز کنید. دقت در موقعیت نصب پایه صحت کل نصب را تعیین می‌کند. برای تعمیر پانل و ساختار نگهدارنده و ایجاد فاصله از پیچ های خودکار استفاده کنید. به خاطر داشته باشید که یکپارچگی پنل باید حفظ شود.

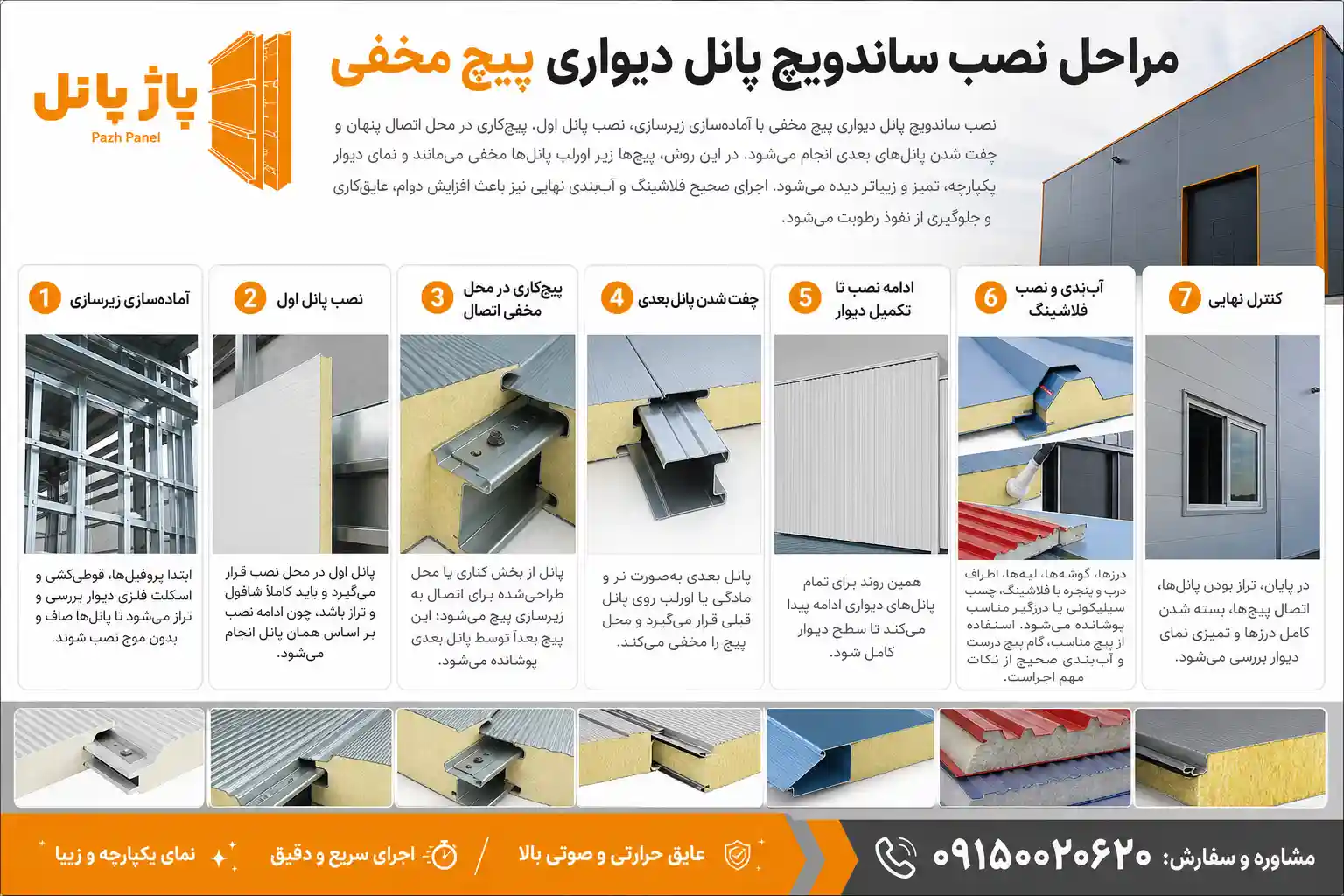

نصب ساندویچ پانل دیواری پیچ مخفی
در پاژ پانل، نصب ساندویچ پانل دیواری پیچ مخفی با هدف ایجاد نمایی یکدست، تمیز و بدون پیچ قابل مشاهده انجام می‌شود. در این روش، ابتدا زیرسازی فلزی دیوار تراز می‌شود و سپس پانل‌ها به‌گونه‌ای روی هم قرار می‌گیرند که محل اتصال و پیچ‌ها زیر لبه پانل بعدی پنهان بماند.
- آماده‌سازی زیرسازی: بررسی تراز بودن پروفیل‌ها و آماده‌سازی سطح نصب.
- نصب پانل اول: قرار دادن اولین پانل به‌صورت کاملاً صاف و شاقول.
- اتصال مخفی پانل‌ها: پیچ‌کاری در محل اتصال پنهان و پوشیده شدن آن با پانل بعدی.
- آب‌بندی نهایی: اجرای فلاشینگ و درزگیر برای جلوگیری از نفوذ رطوبت و افزایش دوام دیوار.
این نوع اجرا علاوه بر زیبایی بیشتر، باعث افزایش کیفیت نما، آب‌بندی بهتر و دوام بالاتر دیوار ساندویچ پانلی می‌شود.
نصب ساندویچ پانل سقفی
در اجرای سقف با ساندویچ پانل، توجه به شیب سقف، نحوه قرارگیری پانل‌ها و اتصال دقیق به سازه نگهدارنده اهمیت زیادی دارد.
نکات مهم قبل از شروع نصب ساندویچ پانل سقفی
- پانل‌های سقفی معمولاً با شیب ۵ درصد نصب می‌شوند.
- قبل از اجرای سقف، باید یک سکوی پشتیبان یا سطح نگهدارنده مناسب روی سازه ایجاد شود.
- در تمام مراحل نصب، باید به شیب بین پانل‌ها و هم‌راستایی آنها توجه شود.
- اگر طول شیب سقف بیش از ۱۲ متر باشد، بهتر است نصب از لبه سقف به سمت بخش مرکزی یا خط‌الرأس سقف انجام شود.

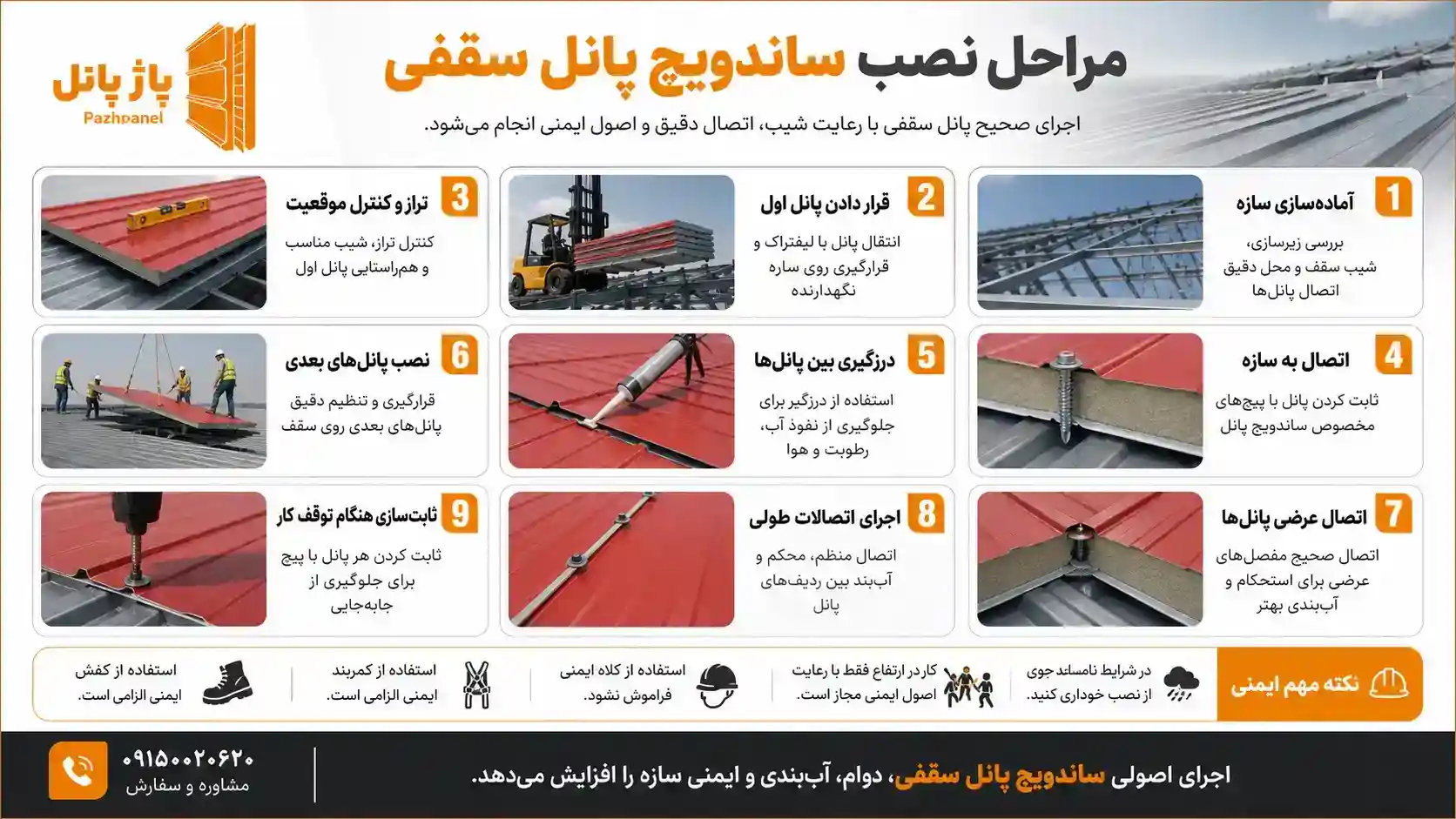

مراحل نصب ساندویچ پانل سقفی
- آماده‌سازی سازه نگهدارنده: ابتدا باید سازه سقف بررسی شود و محل قرارگیری پانل‌ها، شیب سقف و نقاط اتصال به‌درستی مشخص گردد، کیفیت نصب تا حد زیادی به آماده‌سازی دقیق زیرسازی بستگی دارد.
- جابجایی و قرار دادن پانل اول: پانل اول با استفاده از تجهیزات مناسب مانند لیفتراک بلند شده و روی سازه نگهدارنده سقف قرار می‌گیرد،در این مرحله، موقعیت صحیح پانل و رعایت شیب استاندارد بسیار مهم است.
- تراز کردن و کنترل موقعیت پانل: پس از قرارگیری پانل اول، باید تراز بودن، شیب مناسب و هم‌راستایی آن با سازه بررسی شود، قابل توجه است که هرگونه خطا در نصب پانل اول می‌تواند روی ادامه اجرای سقف تأثیر بگذارد.
- اتصال پانل به سازه: پانل با استفاده از پیچ‌های مخصوص ساندویچ پانل به سازه نگهدارنده متصل می‌شود، در زمان اتصال، باید از سلامت و یکپارچگی پانل اطمینان حاصل شود.
- اجرای درزگیری بین پانل‌ها: در محل اتصال پانل‌ها باید از درزگیر مناسب استفاده شود تا از نفوذ آب، رطوبت و هوا جلوگیری گردد، سپس پانل بعدی در امتداد پانل اول قرار گرفته و به‌صورت دقیق تنظیم می‌شود.
- نصب پانل‌های بعدی: پانل‌های بعدی به‌ترتیب روی سازه سقف قرار گرفته، تنظیم شده و با پیچ‌های مخصوص به سازه متصل می‌شوند، در این مرحله باید به اتصال صحیح لبه‌ها و یکپارچگی سطح سقف توجه شود.
- اتصال عرضی پانل‌ها: در محل مفصل‌های عرضی، پانل بالایی باید به‌درستی به پانل پایینی متصل شود، این بخش از نصب برای جلوگیری از نفوذ آب و افزایش استحکام سقف اهمیت زیادی دارد.
- اجرای اتصالات طولی: پس از اتمام نصب پانل‌های ردیف اول و دوم، می‌توان اجرای اتصالات طولی بین پانل‌ها را آغاز کرد، این اتصالات باید کاملاً منظم، محکم و آب‌بند باشند.
- ثابت کردن پانل‌ها در زمان توقف کار: هر پانل باید در زمان توقف کار با پیچ به سازه نگهدارنده ثابت شود؛ این کار از جابه‌جایی، آسیب‌دیدگی یا تغییر موقعیت پانل‌ها جلوگیری می‌کند.
نکته مهم ایمنی: پس از پایان نصب، راه رفتن روی پانل‌ها فقط باید با کفش مخصوص انجام شود.
همچنین توصیه می‌شود از تشک‌ها یا صفحات محافظی استفاده شود که تکیه‌گاه آنها روی سازه‌های نگهدارنده قرار دارد.
توصیه‌های نهایی هنگام نصب ساندویچ پانل سقفی
- از وارد کردن فشار مستقیم و نقطه‌ای روی سطح پانل‌ها خودداری شود.
- محل اتصال پیچ‌ها باید با دقت انتخاب شود تا به ساختار پانل آسیب وارد نشود.
- آب‌بندی درزها باید به‌صورت کامل و یکنواخت انجام شود.
- استفاده از تجهیزات فنی و بالابرها باید فقط توسط افراد متخصص انجام شود.
نصب ساندویچ پانل کانکس
نصب ساندویچ پانل کانکس با آماده‌سازی شاسی و اسکلت فلزی، نصب پانل‌های دیواری و سقفی، اجرای درب و پنجره و آب‌بندی نهایی انجام می‌شود. اجرای صحیح این مراحل باعث افزایش استحکام، عایق‌کاری بهتر و جلوگیری از نفوذ آب، گردوغبار و هوا به داخل کانکس می‌شود.

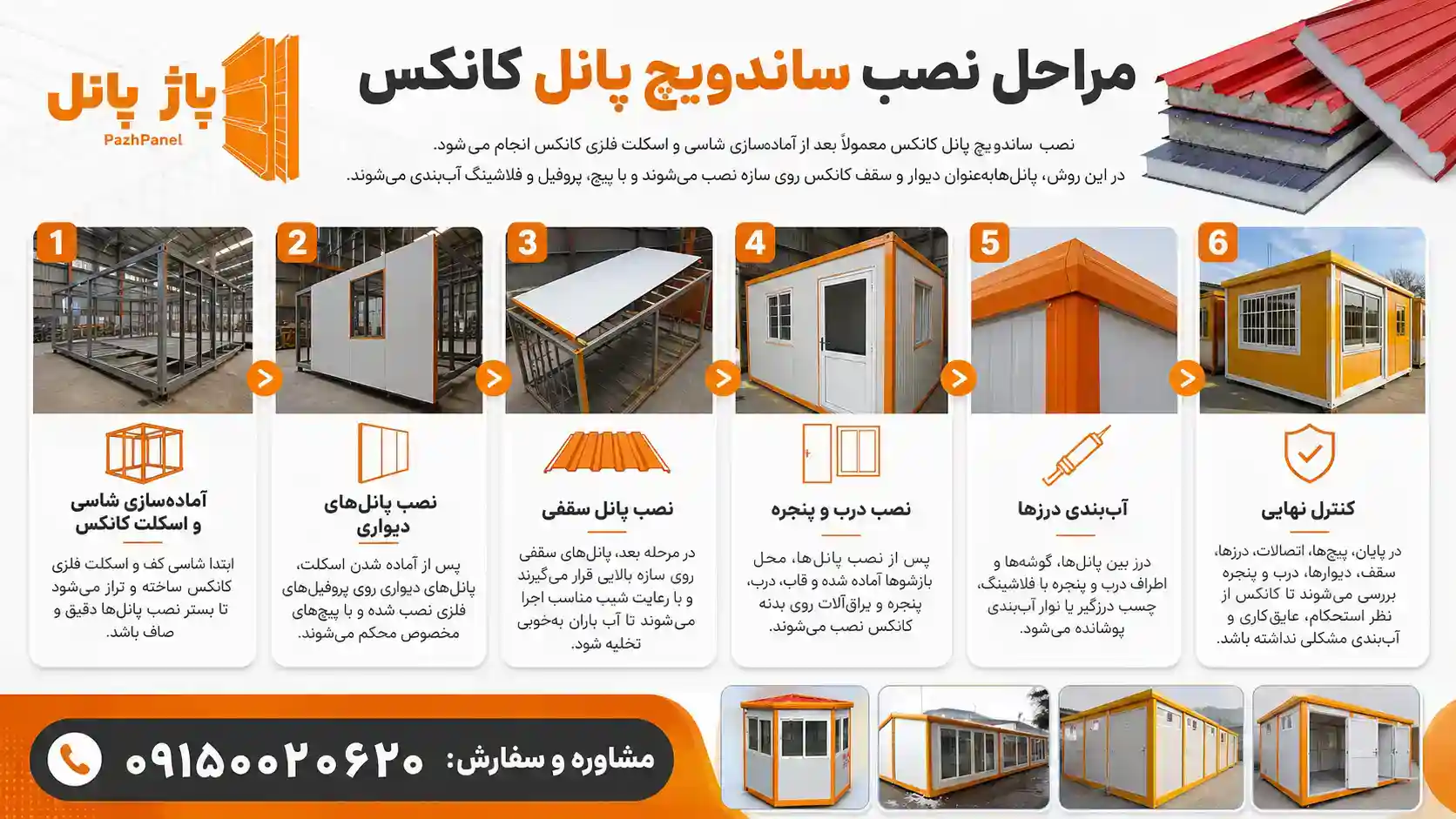

مراحل نصب ساندویچ پانل کانکس
- آماده‌سازی شاسی و اسکلت: ابتدا شاسی کف و اسکلت فلزی کانکس تراز و آماده نصب می‌شود.
- نصب پانل‌های دیواری: پانل‌ها روی پروفیل‌های فلزی قرار گرفته و با پیچ مخصوص متصل می‌شوند.
- نصب پانل سقفی: پانل‌های سقفی با شیب مناسب نصب می‌شوند تا آب باران به‌درستی تخلیه شود.
- اجرای درب و پنجره: محل بازشوها آماده شده و قاب، درب و پنجره نصب می‌شود.
- آب‌بندی نهایی: درزها، گوشه‌ها و محل اتصال سقف و دیوار با فلاشینگ و درزگیر پوشانده می‌شود.
- کنترل نهایی: پیچ‌ها، اتصالات، درزها و وضعیت آب‌بندی کانکس بررسی می‌شود.
نصب ساندویچ پانل سوله
نصب ساندویچ پانل سوله شامل آماده‌سازی زیرسازی، نصب پانل‌های سقفی و دیواری، پیچ‌کاری و آب‌بندی نهایی است. اجرای دقیق این مراحل باعث افزایش دوام، عایق‌کاری بهتر و جلوگیری از نفوذ آب می‌شود.

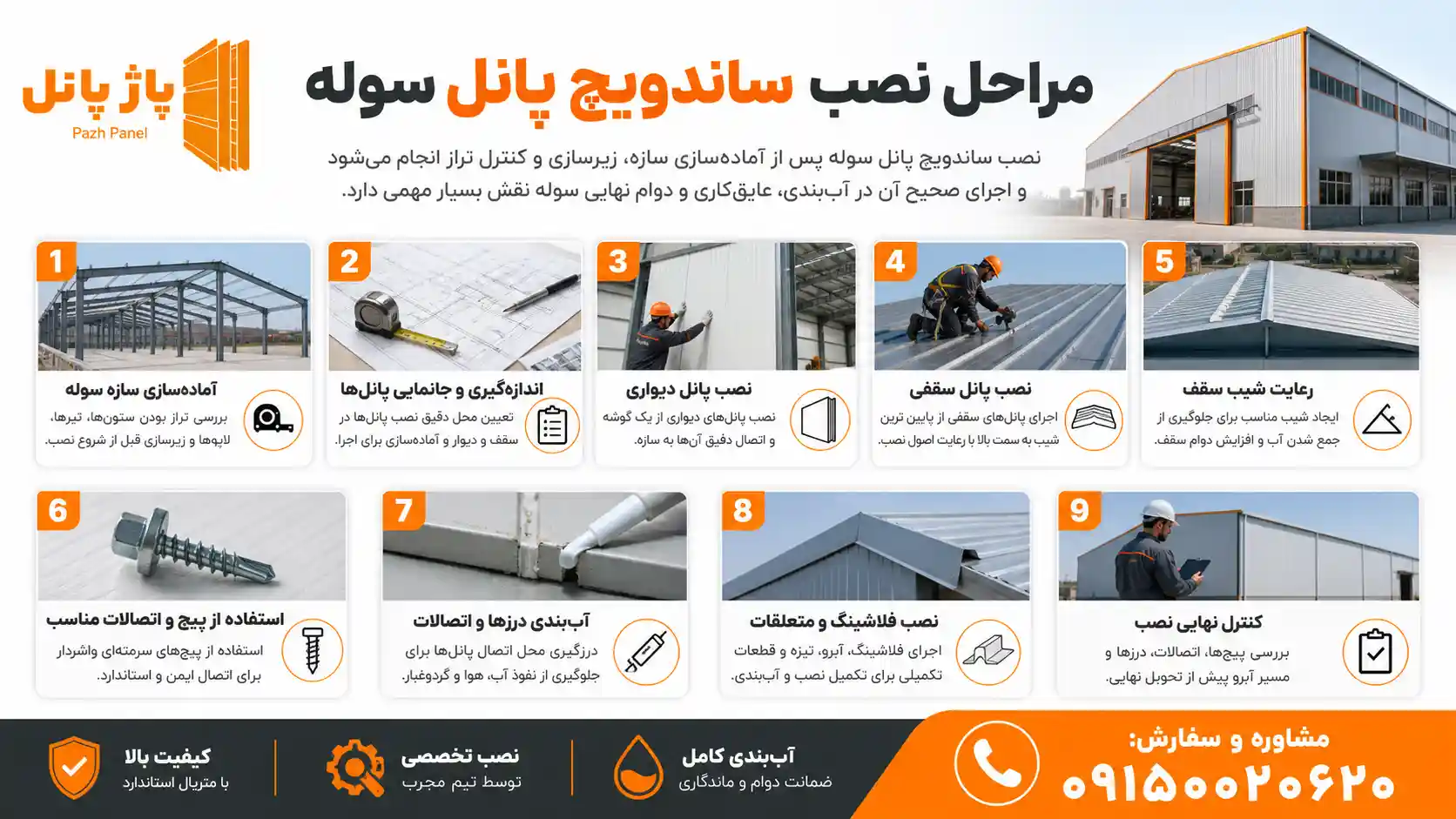

مراحل نصب ساندویچ پانل سوله
- آماده‌سازی زیرسازی: ابتدا اسکلت فلزی، لاپه‌ها و محل اتصال پانل‌ها بررسی و تراز می‌شود.
- اندازه‌گیری و جانمایی پانل‌ها: پانل‌ها بر اساس ابعاد سقف و دیوار سوله برش و آماده نصب می‌شوند.
- نصب پانل‌های دیواری: پانل‌های دیواری از یک سمت شروع شده و با پیچ مخصوص به سازه متصل می‌شوند.
- نصب پانل‌های سقفی: پانل‌های سقفی با رعایت شیب مناسب روی لاپه‌ها قرار می‌گیرند تا آب باران به‌درستی تخلیه شود.
- آب‌بندی و نصب فلاشینگ: درزها، لبه‌ها، گوشه‌ها و تاج سقف با فلاشینگ، آبرو و درزگیر پوشانده می‌شود.
- کنترل نهایی: در پایان، پیچ‌ها، اتصالات و درزها بررسی می‌شوند تا نشتی یا بازشدگی وجود نداشته باشد.
آب‌بندی سقف سازه با ساندویچ پانل
برای آب‌بندی ساندویچ پانل‌ها در محل‌های نصب و درز می‌توان از چسب پلی اورتان استفاده نمود. چسب پلی یورتان (Polyurethane Adhesives) یک چسب مقاوم و با چسبندگی بالاست که به جهت آب‌بندی انواع سقف ساندویچ پانل‌ها مورد استفاده قرار می گیرد. این نوع چسب به دو صورت جامد و منعطف در بازار ابزار آلات و مصالح ساختمانی وجود دارد. (چسب عایق ساندویچ پانل)
از روش های دیگر آب‌بندی سقف سازه، می‌تواند استفاده از فلاشینگ را اشاره نمود.
دستمزد نصابان ساندویچ پانل
قیمت نصب انواع ساندویچ پانل بر اساس دستمزد و وسایل نصب محاسبه می‌شود.
منظور از قیمت نصب صرفا دستمزد نصاب و تیم همراه آن و وسایل جانبی مورد استفاده توسط آن‌هاست و قیمت ساندویچ پانل عوامل جداگانه‌ای دارد که در صفحه‌ای مجزا به آن پرداخته‌ایم.
دستمزد نصب ساندویچ پانل بر اساس متراژ سازه، میزان حرفه ای بودن تیم نصب متغیر است.

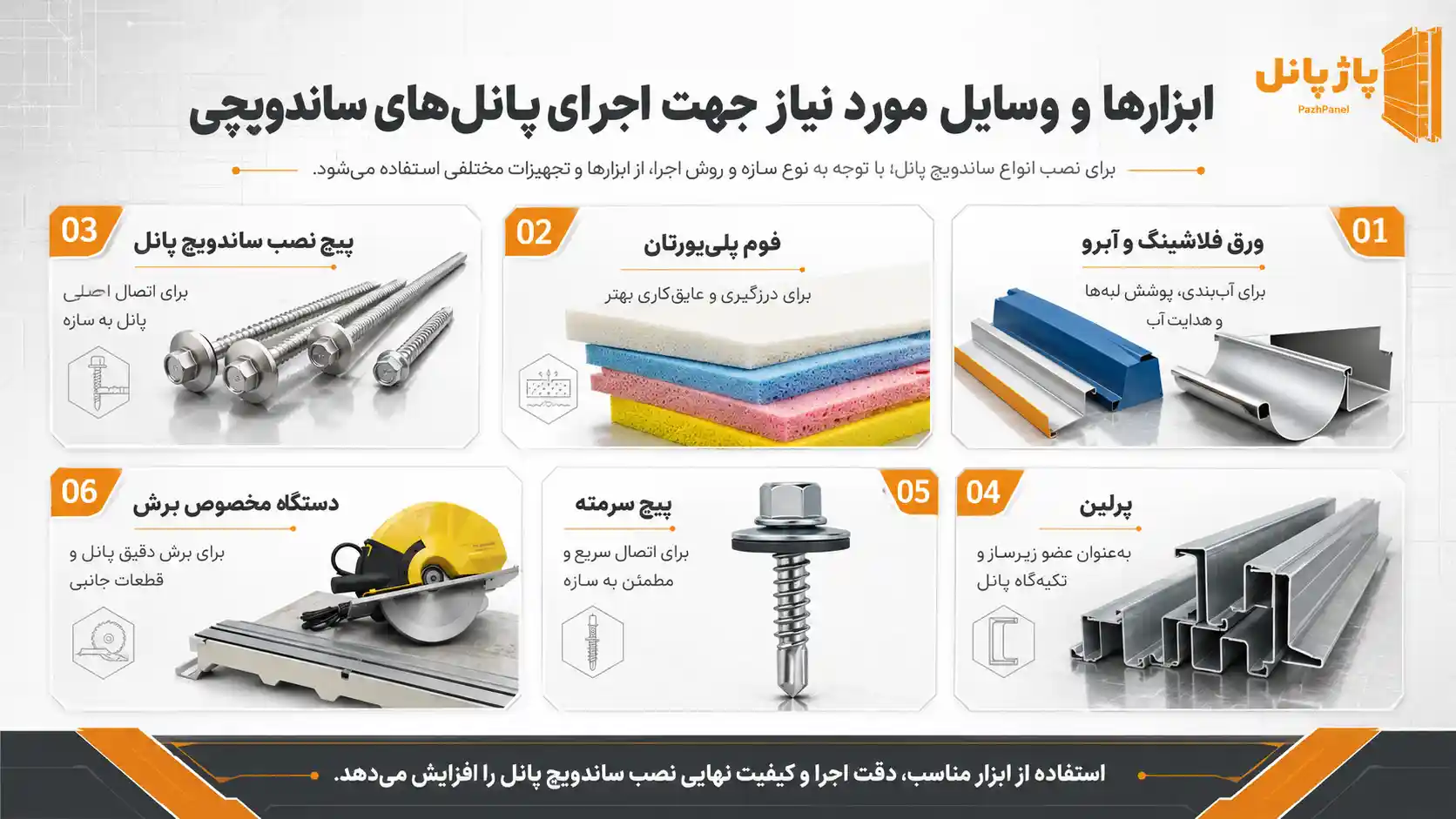

ابزار ها و وسایل مورد نیاز جهت اجرای پانل های ساندویچی
با توجه به نوع ساندویچ پانل و سازه آن ممکن است وسایل و ابزارهای کار و نصب متفاوت باشد، اما به صورت کلی جهت نصب انواع پانل ها از ابزار های زیر کمک می‌گیرند.
- ورق فلاشینگ و آبرو
- فوم پلی اورتان
- پیچ نصب ساندویچ پانل
- پرلین
- پیچ سر مته
- دستگاه مخصوص برش

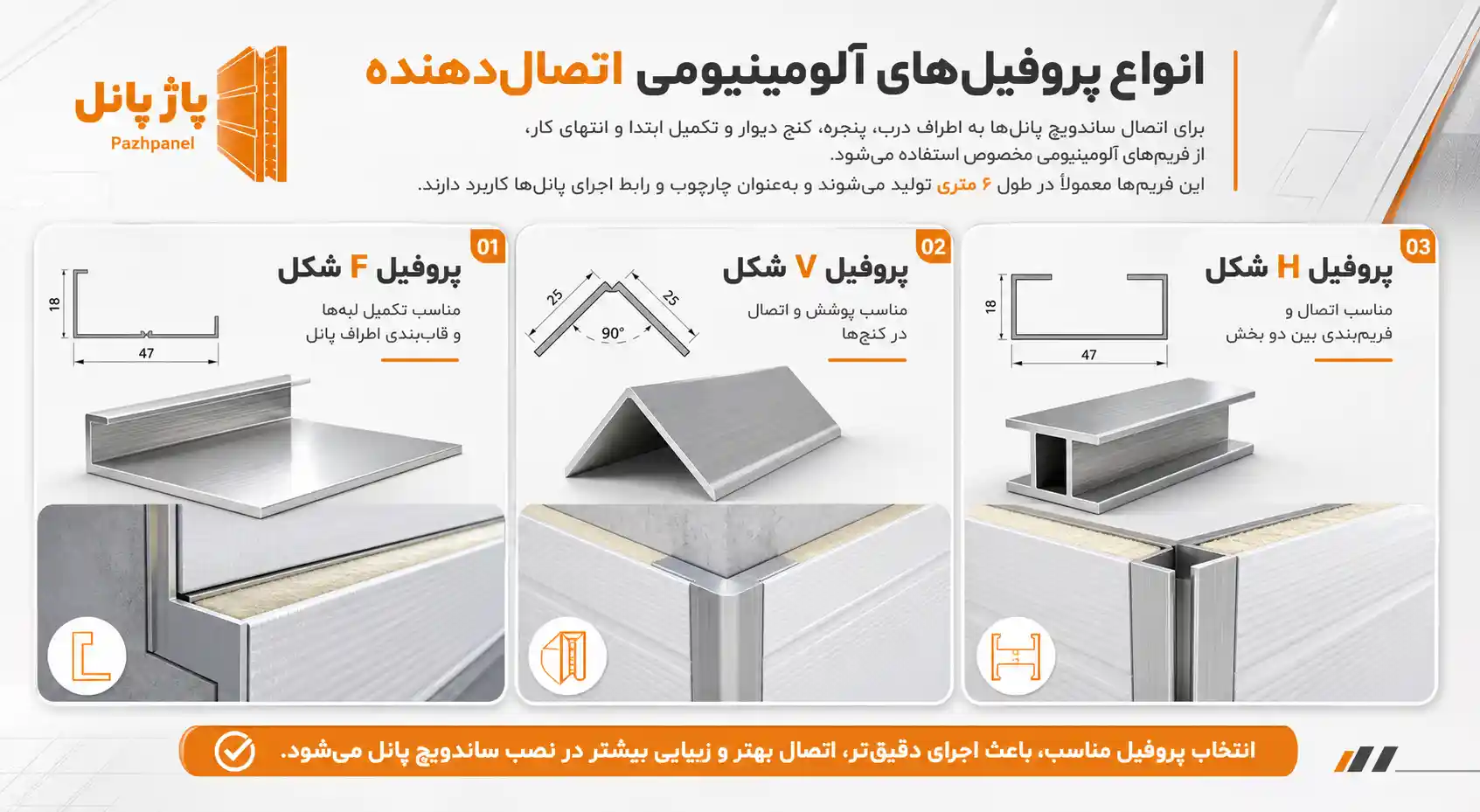

انواع پروفیل‌های آلومینیومی اتصال دهنده
برای اتصال ساندویچ پانل‌ها به اطراف درب، پنجره و کنج دیوار و همچنین تکمیل ابتدا و انتهای کار، به فریم نیاز است. بدین‌ترتیب، فریم‌هایی با جنس پروفیل آلومینیومی تولید شده که از آنها می‌توان به‌عنوان چارچوب ساندویچ پانل‌ها استفاده کرد. این فریم‌ها 6 متر طول داشته و در انواع زیر تولید می‌شوند:
- پروفیل F شکل
- پروفیل V شکل
- پروفیل H شکل
انواع پیچ جهت نصب ساندویچ پانل
شناخت پیچ‌ها برای نصب صحیح ساندویچ پانل‌ها، اهمیت بالایی دارد. در این مقاله به بررسی انواع پیچ نصب ساندویچ پانل می‌پردازیم.

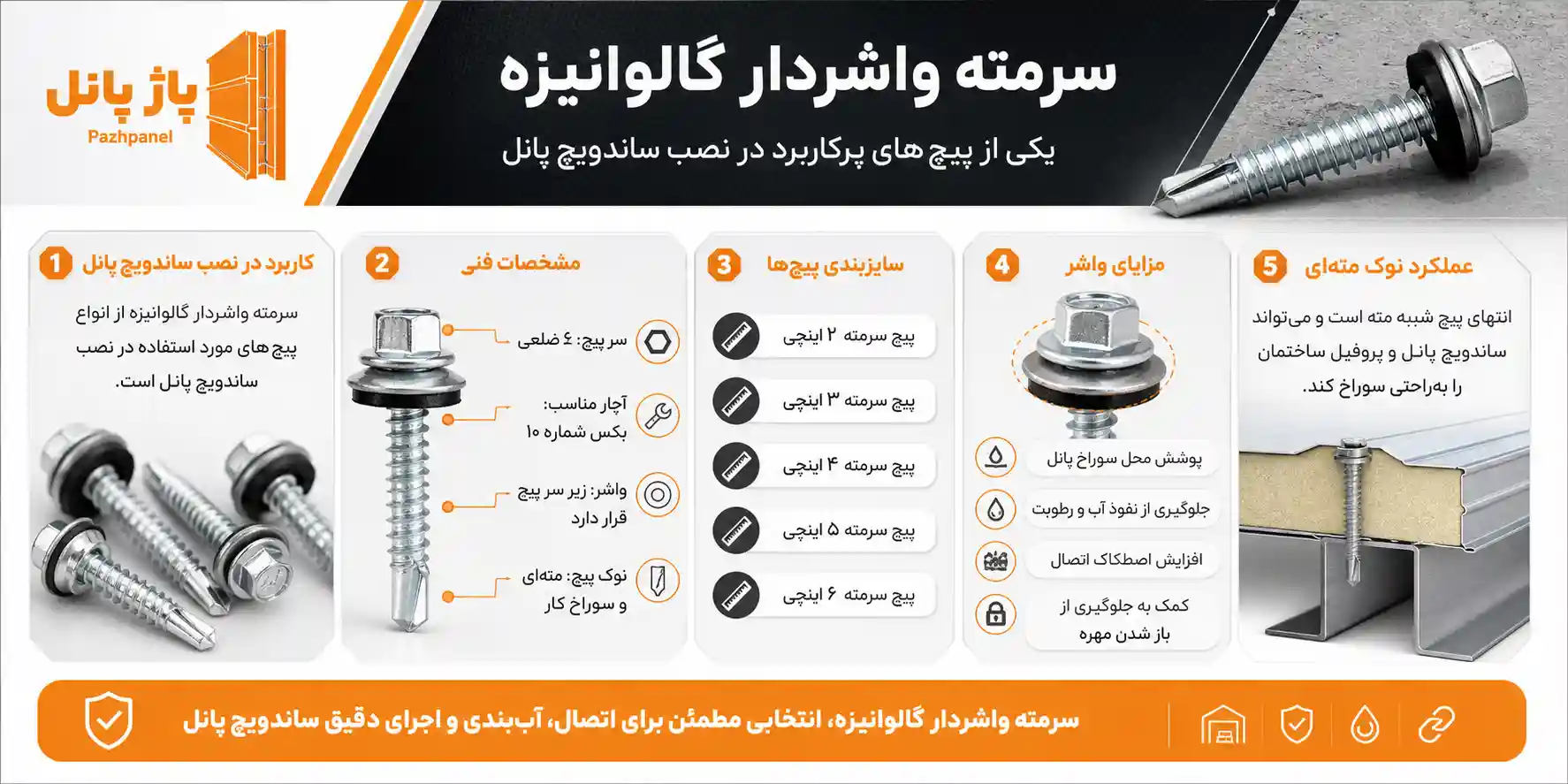

سرمته واشردار گالوانیزه
از انواع پیچ‌های نصب ساندویچ پانل یکی از پیچ‌هایی که برای نصب ساندویچ پانل استفاده می‌شود، پیچ سرمته واشردار گالوانیزه است. سر این پیچ‌ها شش ضلعی بوده و از آچار بکس شماره 10 می‌توان برای باز کردن یا سفت کردن آنها استفاده کرد. پیچ‌های سرمته واشردار از نظر طول به 5 دسته تقسیم می‌شوند که عبارت‌اند از:
- پیچ سرمته ۲ اینچی
- پیچ سرمته ۳ اینچی
- پیچ سرمته ۴ اینچی
- پیچ سرمته ۵ اینچی
- پیچ سرمته ۶ اینچی
یکی از ویژگی‌های پیچ سرمته گالوانیزه، واشر آن بوده که زیرِ سر پیچ (قسمت 6 ضلعی) قرار گرفته است. واشر این پیچ، بعد از سفت کردن پیچ، قسمت سوراخ شده ساندویچ پانل را پوشانده و از ورود آب یا رطوبت به این ناحیه جلوگیری می‌کند. همچنین واشر، اصطکاک بین پیچ و مهره را افزایش داده و از باز شدن مهره جلوگیری می‌کند. انتهای این نوع پیچ نیز شبیه مته بوده و می‌تواند به‌راحتی ساندویچ پانل و پروفیل ساختمان را سوراخ کند.

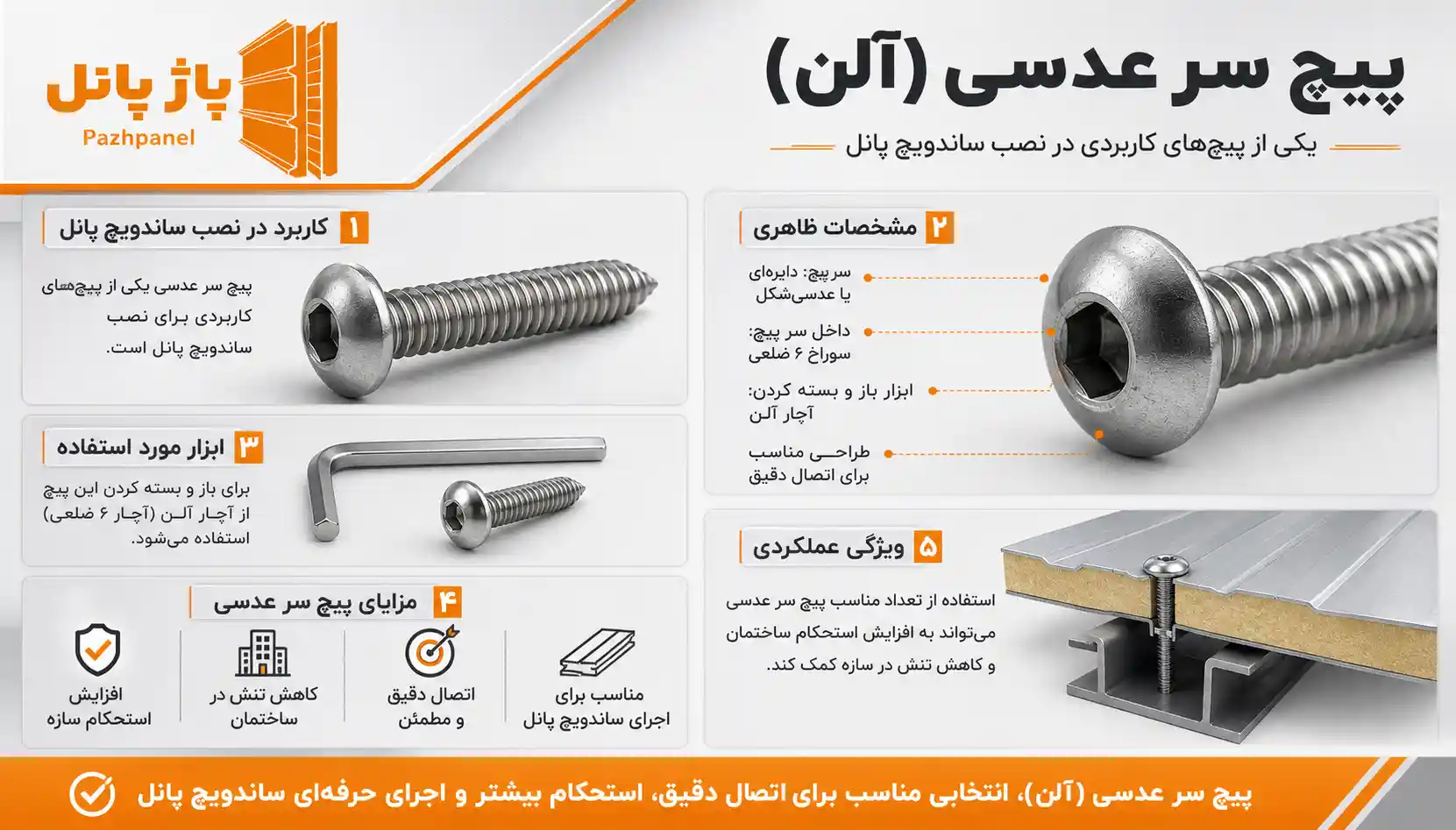

پیچ سر عدسی (آلن)
انواع پیچ برای نصب ساندویچ پانل می‌توان به پیچ‌های سر عدسی، یکی از پیچ‌هایی هستند که برای نصب ساندویچ پانل استفاده می‌شوند. سر این پیچ‌ها دایره‌ای شکل بوده و یک سوراخ 6 ضلعی نیز در وسط آن قرار دارد. بدین‌ترتیب برای باز و بسته کردن این نوع پیچ باید از آچار آلن (آچارهای 6 ضلعی) استفاده کنید. مزیت این پیچ‌های سر عدسی نسبت به سایر پیچ‌ها این است که اگر از تعداد کمی پیچ سر عدسی در ساختمان استفاده کنید، استحکام ساختمان بیشتر شده و تنش در سازه کاهش پیدا می‌کند.
نصب ساندویچ پنل در مناطق مختلف کشور، توسط پاژ پنل
نصب ساندویچ پنل در مناطق مختلف توسط پاژ پنل با توجه به شرایط جغرافیایی و اقلیمی خاص هر منطقه انجام می‌شود. ما با بهره‌گیری از تیم‌های متخصص و مجرب، فرآیند نصب را با دقت و کیفیت بالا مدیریت می‌کنیم. پاژ پنل به مشتریان خود این اطمینان را می‌دهد که با رعایت استانداردهای ملی و بین‌المللی، نصب ساندویچ پنل‌ها به بهترین شکل ممکن انجام خواهد شد. همچنین، با ارائه مشاوره‌های فنی و آموزش‌های لازم، به مشتریان خود کمک می‌کنیم تا از مزایای این مصالح نوین به طور کامل بهره‌برداری کنند.
هزینه نصب و اجرای پنل های ساندویچی
هزینه نصب و اجرای پنل های ساندویچی به عوامل مختلفی بستگی دارد، از جمله نوع پنل، ابعاد و ضخامت آن، موقعیت مکانی پروژه، دسترسی به محل نصب، پیچیدگی طرح و همچنین هزینه نیروی کار در منطقه مورد نظر. به طور کلی، هزینه نصب پنل های ساندویچی بین 20 تا 40 درصد کل هزینه پروژه برآورد می‌شود. برای محاسبه دقیق هزینه، با کارشناسان ما تماس بگیرید تا بر اساس مشخصات پروژه، برآورد هزینه دقیقی ارائه دهند.
آموزش نصب و اجرای ساندویچ پانل
جزئیات اجرایی در پانل‌های مختلف با یکدیگر متفاوت است و براساس نظر طراح و ناظر کیفی به صورت ویژه تعیین می‌شود. حال ممکن است در ابتدا پس از زیرسازی اول ساندویچ پانل‌های سقفی نصب شوند یا پانل‌های دیواری، این خود با توجه به نظر مهندس اجرایی قابل تعیین است و جزئیات اجرای ساندویچ پانل را دستخوش تغییر کند. بیشتر ساندویچ پانل ها برای پوشش سقف و دیوار سوله ها تولید می شوند پس مقاله ساخت سوله با ساندویچ پانل (ساندویچ پانل سوله) را از دست ندهید.
نصب ساندویچ پانل سقفی به دلیل پیچیدگی نیازمند به دانش فنی است اما به طور کل می‌توان مراحل زیر را برای نصب ساندویچ پانل سقفی انجام دهید:
- طراحی و برنامه‌ریزی
- آماده‌سازی سطح
- نصب اسکلت
- قطع و نصب پانل‌ها
- نصب جزئیات و لوازم جانبی
- عایق‌بندی
طریقه نصب ساندویچ پانل دیواری اول باید محل نصب را از هر نوع آسیب و خاک که مانع اجرای ساندویچ پانل می‌شود را پاک کنید. در مرحله‌ی بعدی باید پایه‌های لازم از جنس فلز و یا بتن در نقاط مناسب تثبیت کنید. پس از تثبیت پایه‌های فلزی یا بتنی، باید ساندویچ پانل را بر روی آنها قرار دهید و با استفاده از پیچ، آن را به پایه‌های فلزی یا بتنی بچسبانید. برای تثبیت بخش بالایی باید از چسب پلی یورتان استفاده کنید و ساندویچ پانل را به بخش بالایی متصل کنید. در پایان، برای تکمیل اجرای ساندویچ پانل، باید نوارهای نفوذ هوا و آب را نصب کنید تا بتوانید از نفوذ آب و هوا به داخل محل نصب جلوگیری کنید.
به دلیل اهمیت تأمین نیاز سرمایی به صورت بهینه و اقتصادی نصب ساندویچ پانل سردخانه بسیار پیچیده است و نیاز به تیم نصب متخصص سردخانه دارید. با مراجعه به صفحه‌ی ساندویچ پانل سردخانه از جزئیات بیشتر نصب پنل‌های ساندویچی مطلع شوید.
جوشکاری ساندویچ پانل
اغلب جوشکاری‌های موجود در ساندویچ پانل‌ها به صورت جوش ممتد است؛ متخصص جوشکار به طور کامل با استفاده از شیوه جوش ممتد اقدام به اتصال اسکلت‌های فلزی و ورق و شاسی‌های موجود در سایت پلان می‌کند.
نکات پایانی جهت اجرای پانل های ساندویچی
- بررسی زیرساخت: قبل از نصب، زیرساخت باید به دقت بررسی شود تا از استحکام و مناسب بودن آن برای نصب ساندویچ پنل‌ها اطمینان حاصل شود.
- انتخاب صحیح پنل: انتخاب نوع مناسب ساندویچ پنل بر اساس نیازهای پروژه و شرایط جوی منطقه بسیار حائز اهمیت است.
- استفاده از تجهیزات مناسب: استفاده از ابزار و تجهیزات مناسب برای نصب، کیفیت کار را افزایش می‌دهد و خطرات احتمالی را کاهش می‌دهد.
- رعایت استانداردها: اطمینان از رعایت استانداردهای ملی و بین‌المللی در نصب ساندویچ پنل‌ها، ایمنی و کیفیت پروژه را تضمین می‌کند.
- آماده‌سازی صحیح محل نصب: محل نصب باید به خوبی آماده‌سازی شود، شامل تمیز کردن و رفع موانع که می‌تواند به نصب بهتر کمک کند.
- توجه به درزها و اتصالات: درزها و اتصالات باید به دقت بررسی و آب‌بندی شوند تا از نفوذ رطوبت و هوا جلوگیری شود.
- نظارت بر فرایند نصب: نظارت مستمر بر فرآیند نصب به شناسایی و رفع مشکلات احتمالی در مراحل اولیه کمک می‌کند.
- آموزش پرسنل: آموزش پرسنل در مورد روش‌های صحیح نصب و ایمنی کار، به افزایش کیفیت و کاهش خطرات کمک می‌کند.
- برنامه ریزی زمان‌بندی: برنامه‌ریزی دقیق زمان‌بندی نصب، از تأخیر در پروژه جلوگیری می‌کند و به مدیریت بهتر منابع کمک می‌کند.
- ارزیابی نهایی: پس از اتمام نصب، ارزیابی نهایی کیفیت کار و اطمینان از اینکه همه چیز طبق استانداردها انجام شده است، ضروری است.
