ساندویچ پانل پلی یورتان

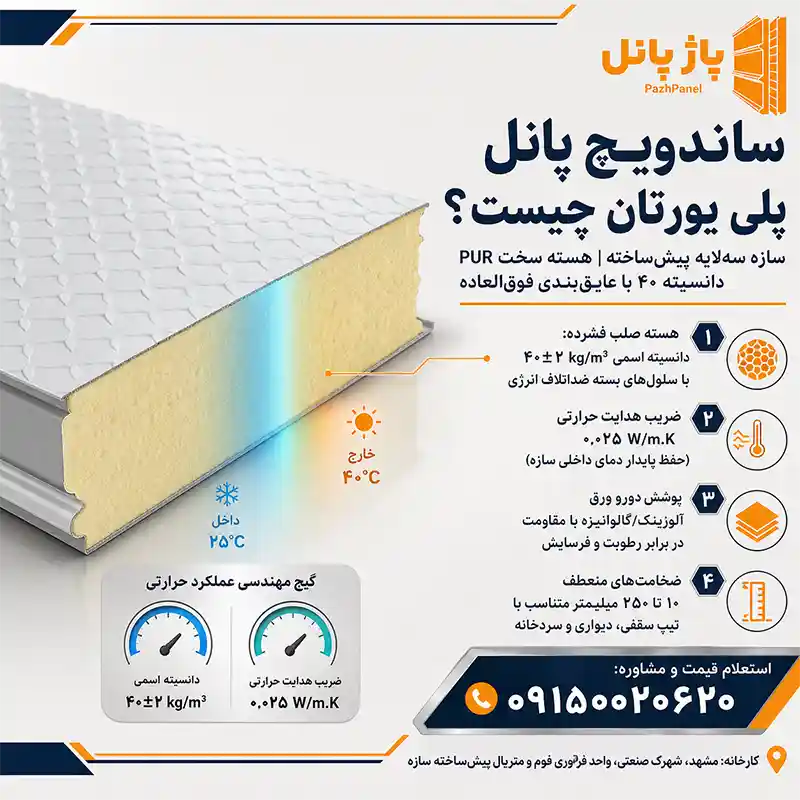

ساندویچ پانل پلی‌یورتان یا Polyurethane Sandwich Panel یک مصالح پیش‌ساخته سبک و سه‌لایه برای پوشش سقف و دیوار است. این محصول از ورق رویه، هسته عایق سخت پلی‌یورتان و ورق زیره تشکیل می‌شود. ورق‌ها از هسته محافظت می‌کنند و هسته PUR با کاهش انتقال گرما و سرما، به کنترل دمای داخل و کاهش اتلاف انرژی کمک می‌کند.

دانسیته اسمی هسته پلی‌یورتان در بسیاری از مدل‌ها ۴۰±۲ کیلوگرم بر مترمکعب و ضریب هدایت حرارتی آن حدود ۰٫۰۲۵ وات بر متر کلوین است. ضخامت پانل نیز بسته به مدل سقفی، دیواری، سردخانه‌ای یا کلین‌روم می‌تواند از ۱۰ تا ۲۵۰ میلی‌متر متغیر باشد؛ اما همه ضخامت‌های این بازه برای تمام مدل‌ها قابل‌تولید نیستند.

ورق‌های رویه و زیره با توجه به شرایط پروژه از گالوانیزه، آلوزینک یا آلومینیوم پیش‌رنگ‌شده انتخاب می‌شوند. جنس و ضخامت ورق، ضخامت هسته، عرض مفید، نوع اتصال، کیفیت تزریق و آب‌بندی درزها بر عملکرد نهایی پانل اثر دارند. همچنین عایق‌بودن به معنی نسوزبودن نیست؛ هسته PUR می‌تواند در رده‌های اشتعال B1، B2 یا B3 تولید شود و برای پروژه‌های نیازمند عملکرد بهتر در برابر آتش، هسته PIR قابل‌بررسی است.

شما می‌توانید ضخامت و ساختار پانل را متناسب با نوع پروژه انتخاب کنید. ضخامت هسته در مدل‌های سقفی، دیواری، سردخانه‌ای و کلین‌روم متفاوت است و در مدل‌های مختلف می‌تواند از ۱۰ تا ۲۵۰ میلی‌متر تغییر کند. ورق‌های رویه و زیره نیز با توجه به شرایط محیطی و نیاز اجرایی از جنس گالوانیزه، آلوزینک یا آلومینیوم پیش‌رنگ‌شده انتخاب می‌شوند. ضخامت ورق، نوع اتصال، عرض مفید، فرم سطح و ساختار یک‌رو یا دورو ورق از دیگر مشخصاتی هستند که باید براساس کاربری سازه تعیین شوند.

پانل پلی‌یورتان در سوله‌ها، سالن‌های تولید، کارخانه‌ها، انبارها، ساختمان‌های پیش‌ساخته، سردخانه‌ها و فضاهای نیازمند کنترل انتقال حرارت کاربرد دارد. برای انتخاب محصول مناسب باید نوع کاربری، شرایط آب‌وهوایی، متراژ، ضخامت موردنیاز، نوع ورق و مدل اتصال بررسی شود. پیمانکاران، مدیران پروژه و خریداران عمده می‌توانند مشخصات پروژه خود را در اختیار کارشناسان فروش پاژ پانل قرار دهند تا انتخاب فنی، تولید، حمل، تحویل و قیمت سفارش به‌صورت دقیق بررسی شود.

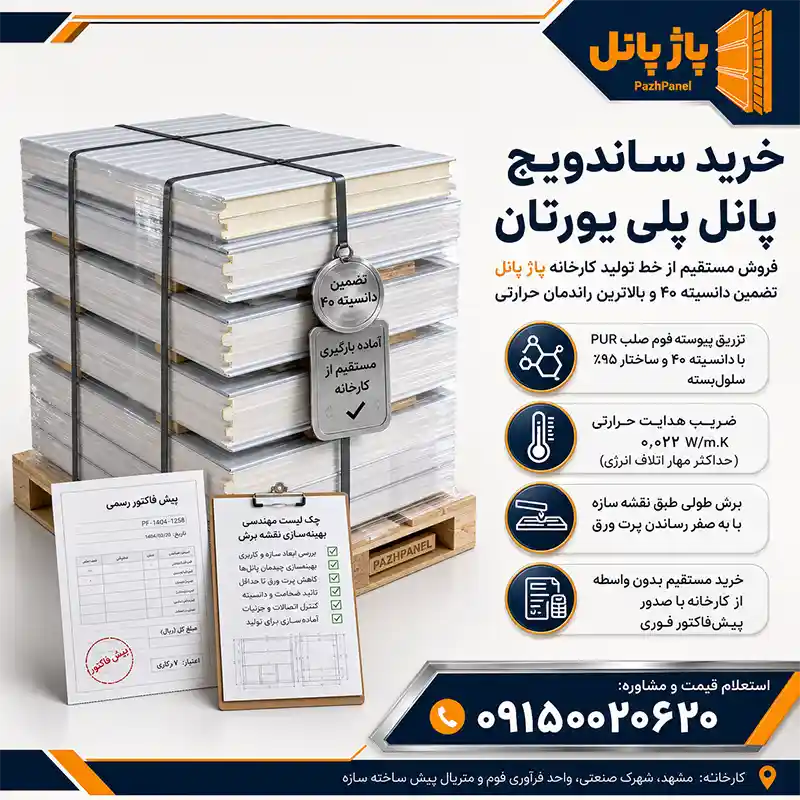

خرید ساندویچ پانل پلی یورتان

برای برآورد بهینه هزینه‌های ساخت و پوشش عایق سازه، خرید ساندویچ پانل پلی یورتان به‌صورت مستقیم از خط تولید کارخانه پاژ پانل، بالاترین راندمان حرارتی و استحکام سازه‌ای را بدون واسطه در اختیار شما قرار می‌دهد. ساندویچ پانل پلی یورتان با فوم صلب تزریقی PUR یا PIR و ساختار بیش از ۹۵ درصد سلول‌بسته تولید می‌شود و با ضریب هدایت حرارتی استثنایی ۰٫۰۲۲ تا ۰٫۰۲۵ وات بر متر کلوین، اتلاف انرژی را در سقف، دیوار و سردخانه‌های صنعتی به حداقل می‌رساند.

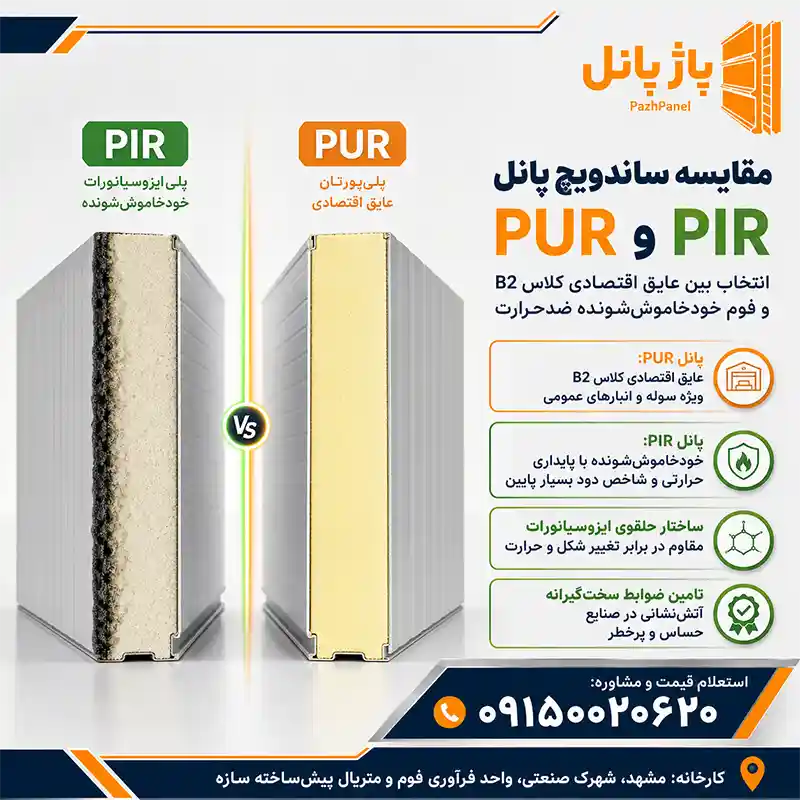

مقایسه فوم PUR و PIR هنگام خرید

انتخاب بین دو نوع فوم پلی یورتان PUR و PIR باید بر اساس الزامات فنی و استانداردهای آتش‌نشانی انجام شود:

• ساندویچ پانل PUR: گزینه‌ای بسیار اقتصادی با بالاترین راندمان عایق حرارتی برای پوشش سقف و دیوار سوله‌ها، سالن‌های تولید و انبارهای معمولی صنعتی است که در رده اشتعال B2 عرضه می‌شود.
• ساندویچ پانل PIR: فوم پلی‌ایزوسیانورات اصلاح‌شده با ساختار حلقوی است که در برابر شعله مستقیم دچار تغییر شکل شدید نمی‌شود، گازهای سمی کمتری متصاعد می‌کند و الزامات سخت‌گیرانه آتش‌نشانی در پروژه‌های پرخطر و صنایع حساس را تامین می‌نماید.

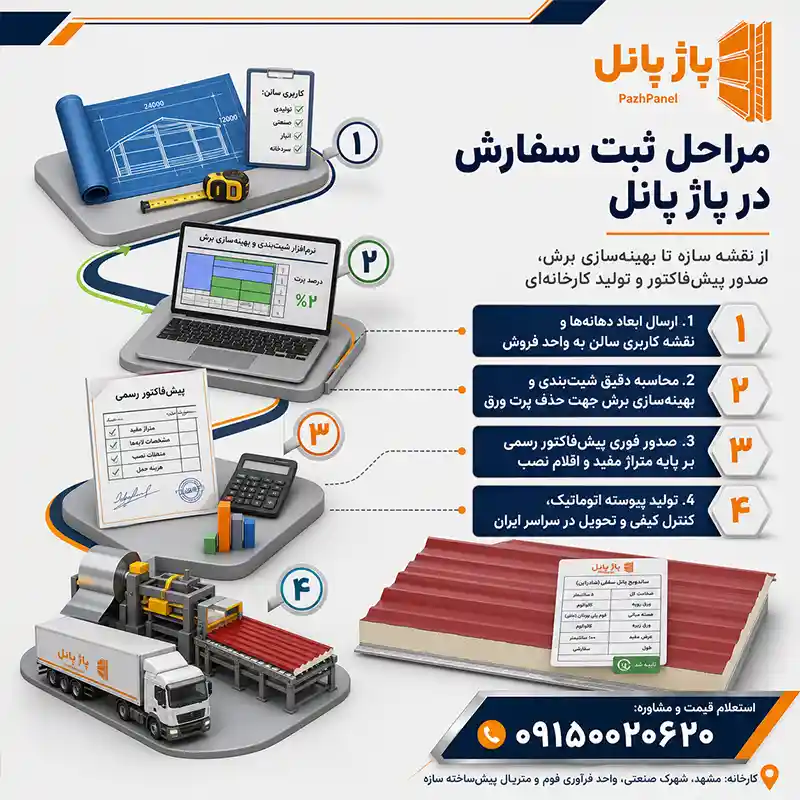

مراحل گام‌به‌گام ثبت سفارش در پاژ پانل

1. ارسال ابعاد، کاربری سالن و نقشه دهانه‌های سازه به واحد مهندسی فروش.
2. محاسبه شیت‌بندی و تعیین بهینه‌ترین طول برش پانل‌ها جهت کاهش دورریز و پرت ورق.
3. صدور پیش‌فاکتور رسمی شامل متراژ مفید، مشخصات دقیق هسته و ورق، متعلقات نصب و هزینه حمل.
4. تولید پیوسته در کارخانه، کنترل کیفی آزمایشگاهی و ارسال مستقیم به محل پروژه در سراسر ایران.

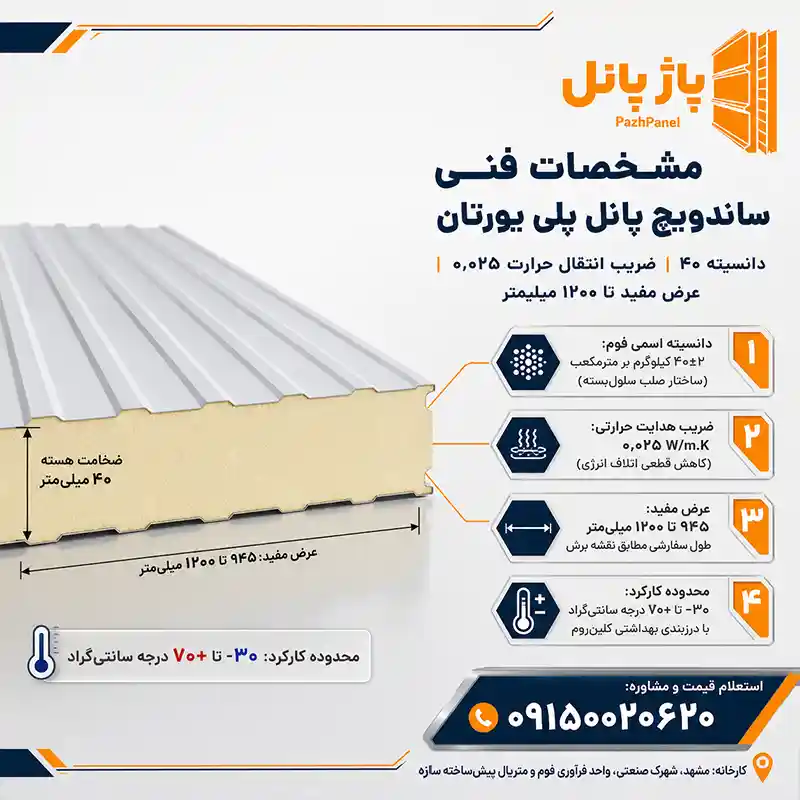

مشخصات فنی ساندویچ پانل پلی یورتان

ساندویچ پانل پلی‌یورتان از یک هسته سخت و فشرده با دانسیته اسمی ۴۰±۲ کیلوگرم بر مترمکعب تشکیل می‌شود که میان دو لایه ورق محافظ قرار می‌گیرد. ضریب هدایت حرارتی این عایق حدود ۰٫۰۲۵ وات بر متر کلوین است و به کاهش انتقال گرما و سرما و محدودکردن اتلاف انرژی کمک می‌کند. وزن نهایی پانل به ضخامت هسته، جنس و ضخامت ورق و نوع پروفیل بستگی دارد؛ اما ساختار سبک آن در مقایسه با بسیاری از مصالح سنتی، حمل و نصب را سریع‌تر و بار مرده سازه را کمتر می‌کند.

عرض پانل مقدار ثابتی ندارد و براساس مدل سقفی، دیواری، سردخانه‌ای یا کلین‌روم متفاوت است؛ برای مثال عرض مفید مدل‌های مختلف می‌تواند از ۹۴۵ تا ۱۲۰۰ میلی‌متر تغییر کند و طول پانل نیز متناسب با نقشه برش، شرایط حمل و نیاز پروژه قابل سفارش است. محدوده کارکرد برخی مدل‌های سقفی از ۳۰- تا ۷۰+ درجه سانتی‌گراد اعلام می‌شود و فوم پلی‌یورتان در دماهای بالاتر از حدود ۱۰۰ درجه ممکن است استحکام خود را از دست بدهد و تجزیه شود. برای استفاده در محیط‌های بهداشتی نیز باید علاوه بر نوع عایق، جنس و صافی ورق، قابلیت شست‌وشو، کیفیت اتصال‌ها و حداقل‌بودن درزها را بررسی کنید. مشخصات کامل هر مدل در جدول زیر ارائه شده است.

مشخصات فنی عمومی ساندویچ پانل پلی یورتان

ضخامت و ساختار مدل‌های مختلف ساندویچ پانل پلی یورتان

ابعاد مدل‌های سقفی ساندویچ پانل پلی یورتان

نکته: مشخصات نهایی پانل پروژه شما باید براساس نوع کاربری، دمای محیط، رطوبت، بار باد و برف، فاصله تکیه‌گاه‌ها، شیب سقف، الزامات ایمنی، نوع اتصال، شرایط حمل و متراژ سفارش تعیین شود. وزن و ظرفیت باربری بدون مشخص‌شدن مدل پانل، ضخامت ورق، ضخامت هسته و شرایط دهانه، عدد ثابتی ندارند.

انواع ساندویچ پانل پلی یورتان

ساندویچ پانل‌های پلی‌یورتان را می‌توانید براساس نوع هسته عایق، محل استفاده، ساختار لایه‌های بیرونی و نوع اتصال دسته‌بندی کنید. مهم‌ترین انواع این محصول عبارت‌اند از:

۱. انواع ساندویچ پانل پلی یورتان براساس نوع هسته

• ساندویچ پانل PUR: هسته آن از فوم سخت پلی‌یورتان تشکیل می‌شود و بسته به فرمول تولید می‌تواند در رده‌های اشتعال B1، B2 یا B3 عرضه شود. این مدل برای کاهش انتقال حرارت و استفاده در پوشش سقف و دیوار سازه‌ها کاربرد دارد.
• ساندویچ پانل PIR: هسته آن از پلی‌ایزوسیانورات تشکیل می‌شود و در مقایسه با PUR، پایداری حرارتی و عملکرد بهتری در برابر آتش دارد. PIR کندسوزتر است؛ اما نباید آن را در تمام شرایط کاملاً نسوز در نظر بگیرید.

۲. انواع ساندویچ پانل پلی یورتان براساس محل استفاده

• ساندویچ پانل سقفی پلی‌یورتان: دارای پروفیل‌های برجسته و ذوزنقه‌ای برای افزایش استحکام، هدایت آب باران و پوشش سقف سوله‌ها، سالن‌ها، کارخانه‌ها و انبارهاست.
• ساندویچ پانل دیواری پلی‌یورتان: برای پوشش دیوارهای داخلی و خارجی ساختمان‌های پیش‌ساخته، سوله‌ها، سالن‌های صنعتی، انبارها و واحدهای تولیدی استفاده می‌شود.
• ساندویچ پانل سردخانه‌ای پلی‌یورتان: با ضخامت عایق بیشتر و اتصال مناسب برای کاهش نفوذ هوا و محدودکردن اتلاف انرژی در سردخانه‌های بالای صفر و زیر صفر تولید می‌شود.
• ساندویچ پانل کلین‌روم پلی‌یورتان: دارای سطح صاف، درزهای محدود و قابلیت شست‌وشو است و برای اتاق‌های تمیز و فضاهای کنترل‌شده به کار می‌رود.
• ساندویچ پانل دیواری مسکونی: با هسته PUR یا PIR و پوشش‌هایی مانند گچ‌برگ یا سیمان‌برگ برای ساختمان‌های پیش‌ساخته مسکونی تولید می‌شود.

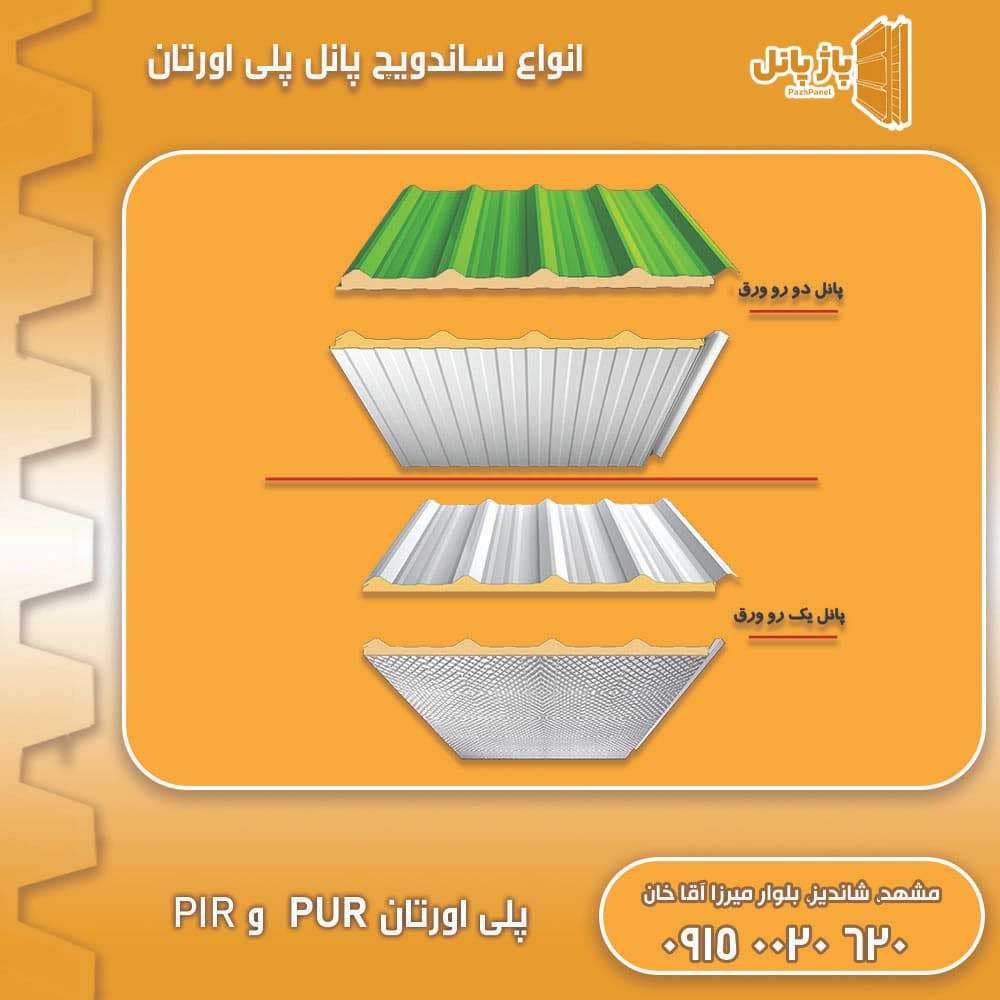

۳. انواع پانل براساس ساختار لایه‌های بیرونی

• ساندویچ پانل دورو ورق: در هر دو سمت هسته عایق از ورق فلزی استفاده می‌شود.
• ساندویچ پانل یک‌رو ورق و یک‌رو فویل: یک سمت پانل دارای ورق فلزی و سمت دیگر دارای فویل هگزا یا فویل آلومینیوم امباس است. این ساختار بیشتر در بعضی مدل‌های سقفی استفاده می‌شود.
• ساندویچ پانل با پوشش‌های خاص: متناسب با کاربری می‌تواند با پوشش‌هایی مانند استنلس استیل، PVC، فایبرگلاس، گچ‌برگ یا سیمان‌برگ تولید شود.

۴. انواع ساندویچ پانل پلی یورتان براساس نوع اتصال

• مدل فاق‌وزبانه: اتصال متداول در بسیاری از پانل‌های دیواری و سردخانه‌ای است.
• مدل پیچ پنهان: محل پیچ و اتصال در نمای نهایی کمتر دیده می‌شود و ظاهر یکپارچه‌تری ایجاد می‌کند.
• مدل کیپ‌درز: دارای اتصال فشرده یک یا دو زبانه است و برای افزایش هوابندی در سردخانه‌ها و فضاهای نیازمند کنترل دما استفاده می‌شود.

برای انتخاب نوع مناسب، باید کاربری پروژه، ضخامت موردنیاز عایق، شرایط دمایی و رطوبتی، الزامات ایمنی، جنس ورق، مدل اتصال و نحوه اجرای سقف یا دیوار را بررسی کنید. پلی‌یورتان پاششی و پنل‌های دکوراتیو طرح سنگ، محصولات مرتبط با پلی‌یورتان هستند؛ اما نباید آن‌ها را با ساندویچ پانل صنعتی سه‌لایه یکسان در نظر گرفت.

قیمت ساندویچ پانل پلی یورتان

در جدول زیر می‌توانید بازه قیمت پایه هر متر مربع ساندویچ پانل پلی‌یورتان با فوم PUR در گرید B2 را مشاهده کنید. این قیمت‌ها برای برآورد اولیه هزینه خرید محصول مناسب‌اند و قیمت نهایی سفارش شما پس از مشخص‌شدن نوع پانل، ضخامت هسته، ساختار یک‌رو یا دورو ورق، جنس و ضخامت ورق، متراژ و شرایط حمل محاسبه می‌شود.

قیمت ساندویچ پانل پلی یورتان فقط براساس ضخامت هسته تعیین نمی‌شود. برای محاسبه مبلغ سفارش شما باید مشخصات ورق‌های رویه و زیره، ضخامت ورق، نوع فوم، مدل اتصال، عرض مفید، متراژ تولید و شرایط اجرای پروژه نیز بررسی شود. قیمت‌های جدول، نرخ پایه محصول به ازای هر متر مربع هستند و هزینه نهایی حمل، نصب و متعلقات پروژه باید در پیش‌فاکتور مشخص شود.

این لیست مربوط به پانل‌های دارای فوم B2 است. اگر برای پروژه خود هسته PIR، ورق آلوزینک یا آلومینیوم، ضخامت ورق متفاوت، اتصال پیچ مخفی یا ساختار سفارشی انتخاب کنید، قیمت نهایی تغییر خواهد کرد.

• افزایش ضخامت هسته عایق معمولاً باعث افزایش قیمت هر متر مربع می‌شود.
• مدل دورو ورق در شرایط یکسان از مدل یک‌رو ورق گران‌تر است.
• جنس، ضخامت و کیفیت پوشش ورق روی قیمت نهایی اثر مستقیم دارد.
• متراژ سفارش، ابعاد برش و میزان پرت تولید در قیمت پروژه مؤثر است.
• قیمت حمل و نصب با توجه به فاصله پروژه، ارتفاع سازه، شیب سقف و وضعیت زیرسازی تعیین می‌شود.

لیست قیمت ساندویچ پانل سقفی پلی یورتان

قیمت‌های زیر به ازای هر متر مربع ساندویچ پانل سقفی با فوم B2 محاسبه شده‌اند. در محاسبه متراژ این فهرست، عرض مفید ۱۱۶ سانتی‌متر مبنا قرار می‌گیرد.

لیست قیمت ساندویچ پانل دیواری پلی یورتان

قیمت‌های زیر به ازای هر متر مربع پانل دیواری پلی‌یورتان با فوم B2 است. در محاسبه متراژ این فهرست، عرض مفید ۱۲۰ سانتی‌متر مبنا قرار می‌گیرد. برای مدل پیچ مخفی، ورق‌های سفارشی و فوم PIR باید قیمت جداگانه دریافت کنید.

دریافت قیمت نهایی سفارش ساندویچ پانل پلی یورتان

برای دریافت قیمت دقیق، متراژ سقف و دیوار، ضخامت موردنیاز، نوع ورق، ضخامت ورق، محل پروژه و نیاز یا عدم نیاز به نصب را اعلام کنید. پس از بررسی این اطلاعات، امکان محاسبه تعداد پانل‌ها، متراژ مفید، هزینه حمل، متعلقات اجرایی و صدور پیشنهاد قیمت متناسب با حجم سفارش شما فراهم می‌شود.

اگر پیمانکار، سازنده سوله، مدیر پروژه یا مسئول خرید هستید، پیش از ثبت سفارش مشخصات فنی پروژه را برای کارشناسان فروش ارسال کنید تا مناسب‌ترین ترکیب هسته عایق و ورق انتخاب و قیمت سفارش صنعتی، پروژه‌ای یا عمده به‌صورت دقیق محاسبه شود.

نحوه سفارش ساندویچ پانل پلی یورتان

برای ثبت سفارش، اطلاعات پروژه شامل نوع پانل سقفی یا دیواری، متراژ تقریبی، شهر محل اجرا و زمان تحویل را با کارشناسان پاژ پانل در میان بگذارید. جهت دریافت مشاوره فنی، انتخاب مشخصات مناسب و استعلام قیمت سفارش‌های پروژه‌ای و عمده با شماره ۰۹۱۵۰۰۲۰۶۲۰ تماس بگیرید.

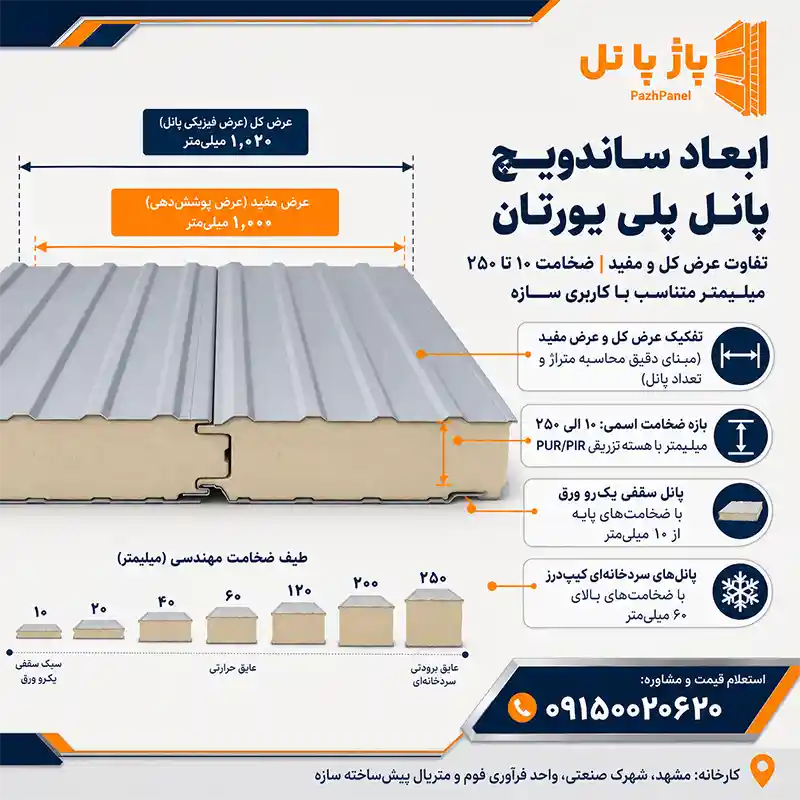

ابعاد ساندویچ پانل پلی یورتان

ابعاد ساندویچ پانل پلی‌یورتان براساس نوع پانل، کاربرد، مدل اتصال و پروفیل ورق تعیین می‌شود. هنگام بررسی ابعاد باید میان عرض کل و عرض مفید تفاوت قائل شوید. عرض کل، پهنای کامل پانل پیش از نصب است؛ اما عرض مفید، بخشی از پانل است که پس از اتصال و هم‌پوشانی، سطح سازه را پوشش می‌دهد. بنابراین محاسبه متراژ و تعداد پانل‌های موردنیاز باید براساس عرض مفید انجام شود.

ضخامت اسمی پانل‌های دارای هسته PUR یا PIR، بسته به مدل، از ۱۰ تا ۲۵۰ میلی‌متر متغیر است. این بازه به معنی امکان تولید تمام ضخامت‌ها در همه مدل‌ها نیست؛ برای مثال، پانل سقفی یک‌رو ورق از ضخامت ۱۰ میلی‌متر قابل‌تولید است، درحالی‌که ضخامت پانل سردخانه‌ای کیپ‌درز از ۶۰ میلی‌متر آغاز می‌شود.

ضخامت انواع ساندویچ پانل پلی یورتان

عرض ساندویچ پانل سقفی پلی یورتان

عرض پانل سقفی به طرح و هندسه گام‌های ورق بستگی دارد. به همین دلیل، تمام مدل‌های سقفی عرض مفید یکسانی ندارند.

عرض ساندویچ پانل دیواری پلی یورتان

پانل‌های دیواری با عرض‌های مختلف و اتصال معمولی یا پیچ پنهان تولید می‌شوند. انتخاب عرض باید با توجه به نقشه اجرایی، ابعاد دیوار، تعداد درزها و محدودیت‌های حمل انجام شود.

ابعاد ساندویچ پانل سردخانه‌ای پلی یورتان

پانل سردخانه‌ای کیپ‌درز با اتصال فشرده و متناسب با ضخامت، به‌صورت یک‌زبانه یا دوزبانه تولید می‌شود. ضخامت این پانل‌ها از ۶۰ تا ۲۵۰ میلی‌متر متغیر است.

ابعاد ساندویچ پانل کلین روم پلی یورتان

طول ساندویچ پانل پلی یورتان

طول ساندویچ پانل پلی‌یورتان یک عدد ثابت و مشترک برای تمام محصولات نیست و براساس سفارش تولید می‌شود. طول هر پانل باید با توجه به نقشه برش، ارتفاع دیوار، طول شیب سقف، جهت نصب، محدودیت حمل و امکان جابه‌جایی در محل پروژه تعیین شود. در اطلاعات عمومی، بازه‌هایی مانند ۱ تا ۱۲ یا ۲ تا ۱۴ متر برای طول پانل‌ها مطرح می‌شود؛ اما این اعداد را نباید به‌عنوان ظرفیت قطعی تولید تمام مدل‌ها در نظر گرفت.

برای جلوگیری از پرت مصالح، ابتدا ابعاد واقعی سقف و دیوار اندازه‌گیری می‌شود و سپس طول پانل‌ها براساس نقشه اجرایی سفارش داده می‌شود. در محاسبه متراژ نیز باید عرض مفید مدل انتخابی مبنا قرار گیرد، نه عرض کل پانل.

انتخاب ضخامت فقط براساس نوع کاربری انجام نمی‌شود. دمای داخل و خارج، شرایط اقلیمی، رطوبت، فاصله تکیه‌گاه‌ها، نوع سقف یا دیوار، مشخصات ورق و الزامات عایق‌کاری پروژه باید پیش از تعیین ابعاد نهایی بررسی شوند. برای سفارش پروژه‌ای، بهتر است عرض مفید، ضخامت و طول برش هر پانل در پیش‌فاکتور و نقشه تولید به‌صورت جداگانه ثبت شود.

خط تولید ساندویچ پانل پلی یورتان

خط تولید ساندویچ پانل پلی‌یورتان مجموعه‌ای هماهنگ از تجهیزات مکانیکی، الکترونیکی و سیستم‌های کنترل است که ورق‌های رویه و زیره و مواد اولیه فوم را به یک پانل سه‌لایه تبدیل می‌کند. در این فرایند، کیفیت ورق‌ها، نسبت ترکیب مواد اولیه، یکنواختی تزریق فوم، کنترل ضخامت و هماهنگی مراحل تولید بر کیفیت نهایی محصول اثر مستقیم دارند.

هسته عایق پانل از ترکیب کنترل‌شده مواد اولیه پلی‌یورتان، از جمله پلی‌ال و ایزوسیانات به همراه مواد پف‌زا، کاتالیزورها و افزودنی‌های موردنیاز تشکیل می‌شود. این ترکیبات میان لایه‌های رویه و زیره قرار می‌گیرند و پس از واکنش، افزایش حجم و سخت‌شدن، به ورق‌ها متصل می‌شوند. نتیجه این فرایند، ساختاری یکپارچه شامل دو لایه محافظ و یک هسته عایق سخت است.

ساندویچ پانل پلی یورتان به چه روش‌هایی تولید می‌شود؟

ساندویچ پانل پلی‌یورتان به‌طور کلی با دو روش کانتینیوس (Continuous) و دیسکانتینیوس (Discontinuous) تولید می‌شود. تفاوت اصلی این دو روش در پیوسته یا جدا بودن مراحل تولید است. در روش کانتینیوس، ورق‌دهی، فرم‌دهی، تزریق فوم، شکل‌گیری پانل و برش در یک خط پیوسته انجام می‌شود؛ اما در روش دیسکانتینیوس، هر مرحله در یک ایستگاه جداگانه انجام می‌گیرد.

روش تولید ساندویچ پانل پلی یورتان به شیوه کانتینیوس

در روش کانتینیوس یا پیوسته، مواد اولیه از یک سمت وارد خط می‌شوند و پانل تکمیل‌شده از سمت دیگر خارج می‌شود. ورق‌های فلزی رویه و زیره معمولاً به‌صورت رول وارد دستگاه شده و متناسب با مدل پانل سقفی یا دیواری فرم‌دهی می‌شوند. سپس مواد تشکیل‌دهنده فوم پلی‌یورتان به‌صورت کنترل‌شده میان دو لایه تزریق می‌شوند.

فوم در فضای میان ورق‌ها واکنش نشان می‌دهد، افزایش حجم پیدا می‌کند و پس از سخت‌شدن به سطوح داخلی ورق‌ها می‌چسبد. پانل تشکیل‌شده به‌صورت پیوسته در مسیر خط حرکت می‌کند و پس از رسیدن به پایداری لازم، براساس طول سفارش برش می‌خورد و برای کنترل نهایی و بسته‌بندی آماده می‌شود.

1. ورود رول ورق‌های رویه و زیره به خط تولید
2. بازشدن، هدایت و فرم‌دهی ورق‌ها براساس طرح پانل
3. اندازه‌گیری و ترکیب کنترل‌شده مواد اولیه پلی‌یورتان
4. تزریق یکنواخت مواد میان لایه‌های رویه و زیره
5. افزایش حجم، سخت‌شدن و اتصال فوم به ورق‌ها
6. حرکت پیوسته پانل و تثبیت ساختار آن
7. برش پانل براساس طول تعیین‌شده در سفارش
8. کنترل ابعاد، کیفیت سطح، لبه‌ها و محل اتصال
9. بسته‌بندی و آماده‌سازی برای حمل

روش تولید ساندویچ پانل پلی یورتان به شیوه دیسکانتینیوس

در روش دیسکانتینیوس یا ناپیوسته، تجهیزات تولید در ایستگاه‌های جداگانه قرار دارند. ورق‌ها ابتدا در ابعاد موردنیاز برش می‌خورند و در مرحله‌ای جداگانه فرم‌دهی می‌شوند. سپس ورق‌های رویه و زیره در قالب یا تجهیزات مخصوص قرار می‌گیرند و مواد پلی‌یورتان میان آن‌ها تزریق می‌شود.

پس از تزریق، مجموعه برای مدت تعیین‌شده در شرایط کنترل‌شده باقی می‌ماند تا فوم افزایش حجم پیدا کند، سخت شود و به ورق‌ها متصل گردد. پانل پس از خروج از قالب برای کنترل ابعاد، اصلاح لبه‌ها، بررسی اتصال فوم به ورق و بسته‌بندی به ایستگاه‌های بعدی منتقل می‌شود. در این روش، برخلاف خط کانتینیوس، پانل در یک مسیر کاملاً پیوسته تولید نمی‌شود.

1. برش ورق‌ها براساس ابعاد سفارش
2. فرم‌دهی ورق رویه و زیره در ایستگاه جداگانه
3. قرارگیری ورق‌ها در قالب یا دستگاه مخصوص
4. ترکیب و تزریق مواد اولیه پلی‌یورتان
5. اعمال شرایط لازم برای افزایش حجم و سخت‌شدن فوم
6. خارج‌کردن پانل از قالب
7. اصلاح لبه‌ها و کنترل ابعاد نهایی
8. بررسی کیفیت و بسته‌بندی محصول

تفاوت روش کانتینیوس و دیسکانتینیوس

کنترل کیفیت در خط تولید ساندویچ پانل پلی یورتان

پیوسته یا ناپیوسته‌بودن خط تولید به‌تنهایی تعیین‌کننده کیفیت پانل نیست. کیفیت نهایی به مواد اولیه، دقت تجهیزات، تنظیم صحیح دستگاه‌ها و کنترل مراحل تولید بستگی دارد. نسبت مواد تشکیل‌دهنده فوم، یکنواختی تزریق، دانسیته هسته، ضخامت پانل، کیفیت چسبندگی فوم به ورق، شکل لبه‌ها و ابعاد نهایی باید در طول فرایند تولید بررسی شوند.

• جنس، ضخامت و کیفیت پوشش ورق‌های رویه و زیره
• فرمول و نسبت ترکیب مواد اولیه فوم پلی‌یورتان
• یکنواختی تزریق و نبود فضای خالی در هسته عایق
• کنترل دانسیته و ضخامت هسته
• چسبندگی مناسب فوم به سطوح داخلی ورق‌ها
• صحت عرض، ضخامت و طول برش پانل
• سلامت اتصال‌های فاق‌وزبانه، کیپ‌درز یا پیچ پنهان
• نبود موج، فرورفتگی، جداشدگی یا آسیب سطحی

نکته: پلی‌یورتان پاششی با دو روش اصلی تولید کارخانه‌ای پانل‌های پیش‌ساخته یکسان نیست. در روش پاششی، ترکیب پلی‌یورتان مستقیماً روی یک سطح اجرا می‌شود؛ اما در تولید ساندویچ پانل، هسته عایق باید در فرایندی کنترل‌شده میان لایه‌های رویه و زیره تشکیل شود.

مزایا و معایب ساندویچ پانل پلی یورتان

ساندویچ پانل‌های پلی یورتان به دلیل ویژگی‌های خاص و کاربردهای متنوع، در صنعت ساختمان‌سازی بسیار محبوب هستند. این نوع پانل‌ها دارای مزایا و معایبی هستند که در ادامه به بررسی آن‌ها می‌پردازیم.

مزایا ساندویچ پانل پلی یورتان

1. عایق حرارتی عالی: ساندویچ پانل‌های پلی یورتان دارای ضریب انتقال حرارت پایینی هستند که موجب صرفه‌جویی در انرژی و حفظ دما در سازه‌ها می‌شود.
2. مقاومت بالا در برابر آتش: این پانل‌ها به دلیل وجود افزودنی‌های شیمیایی مانند پلییول و هیدروکسیل، خاصیت نسوز دارند و در برابر آتش مقاوم هستند.
3. مقاومت در برابر رطوبت و مواد شیمیایی: ساندویچ پانل‌های پلی یورتان دارای مقاومت بالا در برابر نفوذ رطوبت و مواد اسیدی هستند، که این ویژگی برای استفاده در محیط‌های مرطوب بسیار مهم است.
4. وزن سبک و حمل آسان: وزن کم این پانل‌ها باعث راحتی در حمل و نقل و نصب آن‌ها می‌شود.
5. خاصیت آنتی باکتریال: این پانل‌ها به گونه‌ای طراحی شده‌اند که از رشد باکتری‌ها جلوگیری می‌کنند، که این ویژگی برای محیط‌های بهداشتی اهمیت دارد.
6. چگالی متغیر: ساندویچ پانل‌های پلی یورتان با چگالی بین ۳۸ تا ۴۲ کیلوگرم بر مترمکعب تولید می‌شوند که این امر به استحکام و کارایی آن‌ها کمک می‌کند.

معایب ساندویچ پانل پلی یورتان

1. هزینه بالای تولید: قیمت بالای فوم پلی یورتان نسبت به سایر عایق‌ها، یکی از معایب اصلی این نوع ساندویچ پانل‌ها است.
2. تولید گازهای مضر: هنگام آتش‌سوزی، ساندویچ پانل‌های پلی یورتان ممکن است گاز سیانور تولید کنند که برای سلامتی خطرناک است.
3. آسیب پذیری در سردخانه ها: در برخی موارد، این پانل‌ها ممکن است گرما را به راحتی منتقل کنند که این امر می‌تواند در سردخانه‌ها مشکل‌ساز باشد.
4. تاثیرات زیست محیطی: تولید گازهای گلخانه‌ای توسط فوم‌های پلی یورتان می‌تواند تأثیرات منفی بر محیط زیست داشته باشد.

با توجه به مزایا و معایب ذکر شده، ساندویچ پانل‌های پلی یورتان می‌توانند انتخابی مناسب برای پروژه‌های ساختمانی باشند، اما باید با توجه به نیازهای خاص هر پروژه و شرایط محیطی مورد بررسی قرار گیرند.

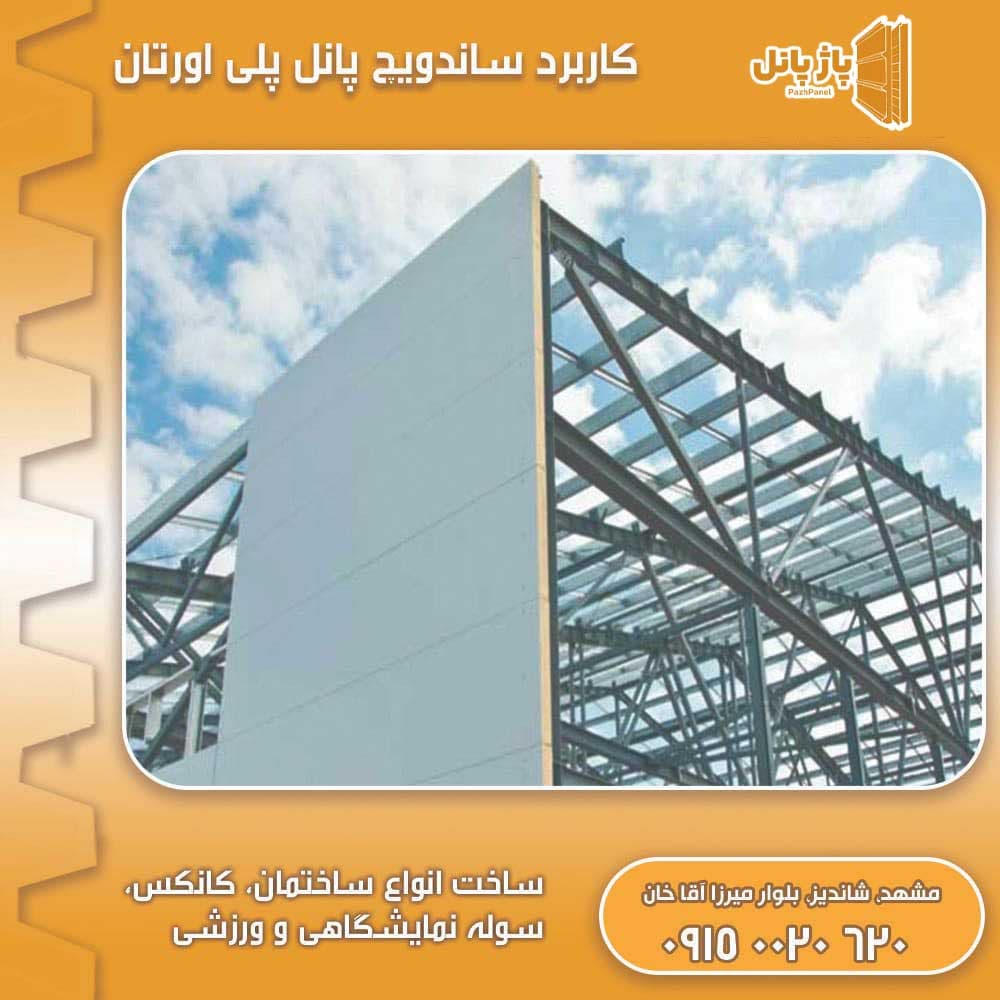

کاربرد ساندویچ پانل پلی اورتان

ساندویچ پانل پلی‌یورتان یا پلی‌اورتان به دلیل وزن کم، ضریب هدایت حرارتی پایین و امکان تولید در مدل‌های سقفی و دیواری، برای پوشش و عایق‌کاری انواع سازه‌های صنعتی و ساختمانی استفاده می‌شود. هسته سخت PUR به محدودکردن انتقال حرارت و حفظ دمای فضای داخلی کمک می‌کند؛ به همین دلیل، این محصول در پروژه‌هایی که کنترل دما، کاهش اتلاف انرژی و اجرای سریع اهمیت دارد، مورد توجه قرار می‌گیرد.

• سوله‌ها و سالن‌های صنعتی: از پانل پلی‌یورتان برای اجرای سقف و دیوار سوله‌ها، کارگاه‌ها، سالن‌های تولید و واحدهای صنعتی استفاده می‌شود. ضخامت هسته، نوع ورق و فاصله تکیه‌گاه‌ها باید براساس شرایط سازه و بارهای واردشده انتخاب شوند.
• کارخانه‌ها و سالن‌های تولید: این پانل‌ها برای پوشش دیوارهای خارجی، سقف و جداسازی بخش‌های داخلی کارخانه به کار می‌روند و به کنترل انتقال حرارت میان فضای داخل و محیط بیرون کمک می‌کنند.
• انبارها و مراکز نگهداری کالا: در انبارهای صنعتی، مواد غذایی و فضاهای نگهداری کالا می‌توان از ساندویچ پانل پلی‌یورتان برای ایجاد پوششی سبک، قابل‌شست‌وشو و دارای عملکرد عایق حرارتی استفاده کرد.
• سردخانه‌ها و فضاهای برودتی: هسته پلی‌یورتان به دلیل عملکرد مناسب در محدودکردن انتقال حرارت، در ساخت دیوار و سقف سردخانه‌های بالای صفر و زیر صفر، اتاق‌های نگهداری مواد غذایی و سالن‌های برودتی کاربرد دارد. ضخامت مناسب پانل باید براساس دمای داخل، شرایط محیطی و نوع کاربری سردخانه تعیین شود.
• ساختمان‌ها و خانه‌های پیش‌ساخته: وزن کم، سرعت نصب و امکان تولید پانل در ابعاد سفارشی، استفاده از این محصول را در ساختمان‌های پیش‌ساخته، خانه‌های کارگاهی، کمپ‌ها و سازه‌های قابل‌حمل امکان‌پذیر کرده است.
• کانکس و سازه‌های قابل‌حمل: ساندویچ پانل پلی‌یورتان در ساخت کانکس‌های اداری، کارگاهی، نگهبانی، اقامتی و خدماتی استفاده می‌شود. نوع و ضخامت پانل باید با توجه به اقلیم، مدت بهره‌برداری و شرایط استفاده انتخاب شود.
• ویلاهای پیش‌ساخته: این پانل‌ها برای اجرای سریع سقف و دیوار ویلاهای پیش‌ساخته مناسب‌اند؛ با این حال، طراحی سازه، آب‌بندی اتصال‌ها و انتخاب پوشش ورق باید براساس شرایط اقلیمی محل پروژه انجام شود.
• کلین‌روم و فضاهای کنترل‌شده: مدل‌های مخصوص پانل پلی‌یورتان با سطح صاف، قابلیت شست‌وشو و اتصال مناسب در ساخت اتاق تمیز، آزمایشگاه، مراکز درمانی و بعضی فضاهای صنایع غذایی و دارویی به کار می‌روند.
• سالن‌های ورزشی و تجاری: از پانل‌های سقفی و دیواری پلی‌یورتان می‌توان برای پوشش سالن‌های ورزشی، نمایشگاهی و بعضی ساختمان‌های تجاری استفاده کرد؛ زیرا اجرای سریعی دارند و به کنترل دمای فضای داخلی کمک می‌کنند.
• عایق‌کاری سازه‌های موجود: در برخی پروژه‌های بازسازی می‌توان از پانل پلی‌یورتان برای بهبود پوشش سقف یا دیوار و کاهش انتقال حرارت در ساختمان‌های قدیمی استفاده کرد.

ساندویچ پانل پلی‌یورتان برای تمام این کاربردها مشخصات یکسانی ندارد. هنگام انتخاب محصول باید نوع سقفی یا دیواری، ضخامت هسته، جنس و ضخامت ورق، نوع اتصال، شرایط دمایی، رطوبت محیط و الزامات ایمنی پروژه را بررسی کنید. همچنین عایق حرارتی بودن پانل به معنی نسوزبودن آن نیست و رفتار در برابر آتش باید براساس نوع فوم PUR یا PIR و رده اشتعال محصول ارزیابی شود.

عوامل مؤثر بر کیفیت ساندویچ پانل پلی یورتان

کیفیت ساندویچ پانل پلی‌یورتان فقط براساس ضخامت یا ظاهر آن مشخص نمی‌شود. جنس و ضخامت ورق، کیفیت هسته عایق، یکنواختی تزریق، چسبندگی لایه‌ها، دقت خط تولید و شکل اتصال پانل‌ها همگی بر دوام و عملکرد نهایی محصول تأثیر دارند.

• جنس و ضخامت ورق: ورق‌های رویه و زیره می‌توانند از گالوانیزه، آلوزینک یا آلومینیوم پیش‌رنگ‌شده تولید شوند. کیفیت ورق پایه، ضخامت واقعی، پوشش ضدخوردگی، رنگ کوره‌ای و لایه محافظ پشت ورق بر استحکام، دوام و مقاومت سطح پانل در برابر رطوبت و خوردگی اثر می‌گذارند. ورق نازک یا دارای پوشش نامناسب ممکن است در زمان حمل، نصب یا بهره‌برداری دچار فرورفتگی، خراشیدگی یا خوردگی شود.
• کیفیت هسته پلی‌یورتان: فرمول مواد اولیه، نوع PUR یا PIR، دانسیته، رده اشتعال و کیفیت واکنش فوم از عوامل اصلی تعیین‌کننده عملکرد عایق هستند. دانسیته اسمی هسته در بسیاری از مدل‌ها ۴۰±۲ کیلوگرم بر مترمکعب است؛ اما تنها بالابودن دانسیته نشانه کیفیت بهتر نیست و فوم باید ساختاری یکنواخت و متناسب با مشخصات فنی محصول داشته باشد.
• یکنواختی تزریق و چسبندگی فوم: فوم باید بدون فضای خالی، حفره یا توزیع نامنظم میان دو ورق تشکیل شود و به‌طور کامل به سطوح داخلی آن‌ها بچسبد. تزریق غیریکنواخت یا چسبندگی ضعیف می‌تواند باعث کاهش عملکرد عایق، ایجاد اختلاف ضخامت یا جداشدن ورق از هسته شود.
• دقت فرایند تولید: تنظیم صحیح دستگاه‌ها، نسبت ترکیب مواد اولیه، هماهنگی مراحل فرم‌دهی و تزریق، زمان کافی برای شکل‌گیری فوم و برش دقیق پانل بر کیفیت محصول اثر دارند. کانتینیوس یا دیسکانتینیوس‌بودن خط تولید به‌تنهایی معیار کیفیت نیست؛ دقت تجهیزات، تنظیمات خط، مهارت نیروی تولید و کنترل فرایند اهمیت بیشتری دارند.
• دقت ابعاد و نوع اتصال: ضخامت، عرض مفید، طول برش و شکل لبه‌های پانل باید مطابق سفارش تولید شوند. اتصال‌های فاق‌وزبانه، پیچ پنهان یا کیپ‌درز در صورت تولید دقیق، پانل‌ها را بهتر کنار یکدیگر قرار می‌دهند و امکان آب‌بندی و هوابندی مناسب‌تری فراهم می‌کنند.
• کنترل کیفیت و سلامت ظاهری: ضخامت ورق و پانل، دانسیته و یکنواختی هسته، چسبندگی لایه‌ها، کیفیت رنگ، صحت ابعاد و سلامت محل اتصال باید پیش از بسته‌بندی بررسی شوند. سطح پانل نیز نباید دارای موج غیرمجاز، فرورفتگی، خراش، جداشدگی ورق یا آسیب‌دیدگی لبه‌ها باشد.

نکته: کیفیت تولید به‌تنهایی برای عملکرد مناسب پانل کافی نیست. حمل اصولی، زیرسازی مناسب، نصب دقیق و آب‌بندی صحیح اتصال‌ها نیز بر دوام، جلوگیری از نفوذ آب و عملکرد حرارتی سازه اثر مستقیم دارند.

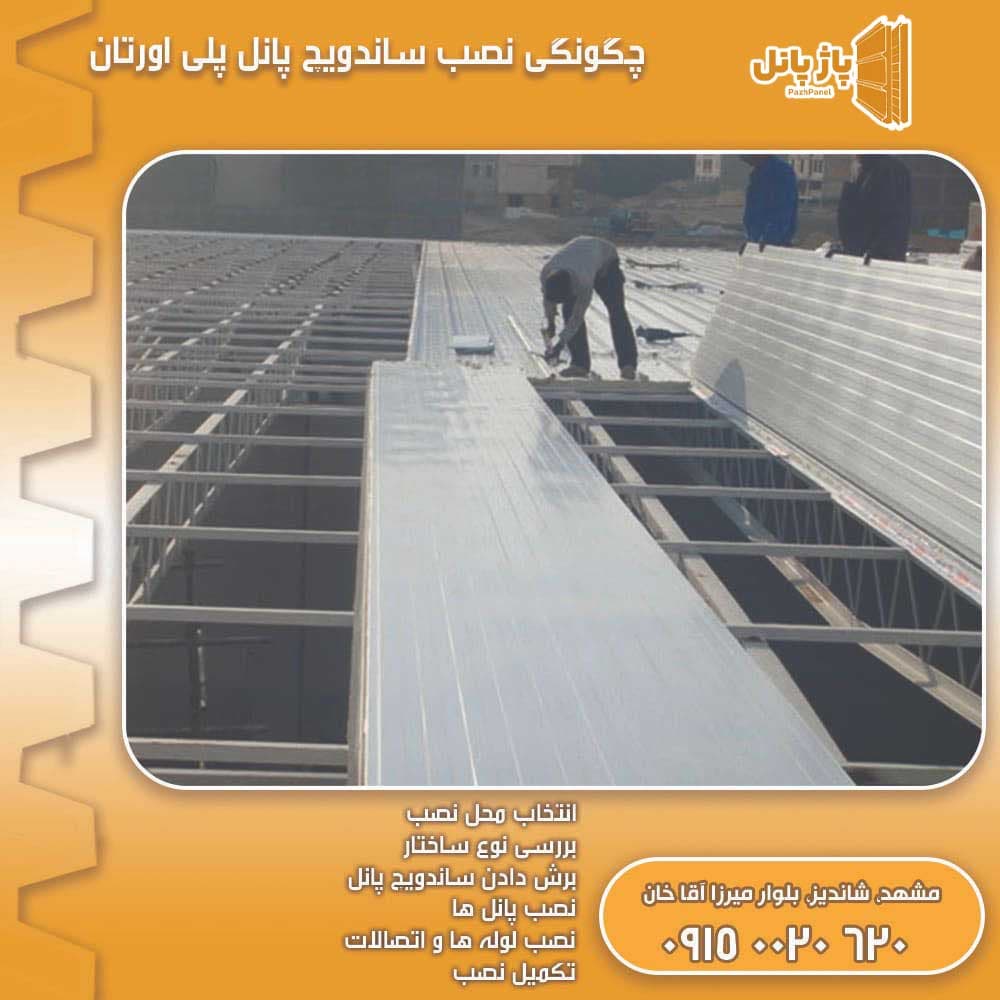

فرایند نصب و اجرای ساندویچ پانل پلی یورتان

روش نصب ساندویچ پانل پلی‌یورتان براساس نوع سقفی یا دیواری، ضخامت هسته، فرم ورق و مدل اتصال تعیین می‌شود. در اجرای این محصول باید از آسیب‌دیدن لبه‌ها، فشرده‌شدن هسته PUR و بازماندن فوم در معرض رطوبت، نور خورشید یا حرارت مستقیم جلوگیری شود.

1. بررسی مشخصات و نقشه نصب: پیش از اجرا، ضخامت پانل، عرض مفید، طول قطعات، جهت نصب، نوع اتصال و محل قرارگیری پانل‌ها با نقشه پروژه تطبیق داده می‌شود. فاصله تکیه‌گاه‌ها و تعداد اتصالات نیز باید براساس محاسبات سازه‌ای، بار باد و برف و مشخصات پانل تعیین شود.
2. کنترل زیرسازی: سطح زیرسازی باید تراز، هم‌راستا و آماده اتصال باشد. وجود اختلاف سطح می‌تواند مانع چفت‌شدن صحیح لبه‌ها شود و به ورق یا هسته پلی‌یورتان فشار نامتوازن وارد کند.
3. حمل و جای‌گذاری پانل‌ها: پانل‌ها باید بدون کشیده‌شدن روی یکدیگر و بدون واردکردن ضربه به لبه‌های فاق‌وزبانه یا کیپ‌درز جابه‌جا شوند. هنگام بلندکردن قطعات بلند باید از تجهیزات مناسب استفاده شود تا پانل خم نشود و اتصال میان فوم و ورق آسیب نبیند.
4. قرارگیری و اتصال به سازه: پانل‌ها مطابق جهت تعیین‌شده در نقشه کنار یکدیگر قرار می‌گیرند و اتصال آن‌ها بدون ضربه‌زدن مستقیم به لبه‌ها تکمیل می‌شود. پیچ‌ها باید در نقاط مشخص به زیرسازی متصل شوند. سفت‌کردن بیش‌ازحد پیچ می‌تواند ورق را فرورفته کند، واشر آب‌بندی را تغییر شکل دهد یا هسته PUR را تحت فشار قرار دهد.
5. درزبندی و محافظت از هسته: محل اتصال پانل‌ها، لبه‌های برش‌خورده و اطراف بازشوها باید با مصالح سازگار با پلی‌یورتان آب‌بندی شوند. هیچ بخش برهنه‌ای از هسته نباید در معرض رطوبت، تابش مستقیم خورشید یا شعله قرار بگیرد. اطراف عبور کابل، لوله و تجهیزات نیز باید پس از برش، دوباره درزبندی شود.
6. نصب فلاشینگ و کنترل نهایی: پس از نصب پانل‌ها، فلاشینگ‌ها، آبروها، قطعات گوشه و پوشش لبه‌ها اجرا می‌شوند. در پایان باید چفت‌شدن اتصال‌ها، سلامت ورق، وضعیت واشر پیچ‌ها، پیوستگی درزبندی و نبود فضای باز میان پانل‌ها بررسی شود.

در پانل سقفی پلی‌یورتان هدایت آب، آب‌بندی هم‌پوشانی‌ها و جلوگیری از نفوذ رطوبت به لبه هسته اهمیت بیشتری دارد. در پانل دیواری پلی‌یورتان نیز تراز عمودی، هم‌راستایی اتصال‌ها و جلوگیری از فشرده‌شدن لبه‌ها باید با دقت کنترل شود. مدل‌های سردخانه‌ای و کلین‌روم به هوابندی و پیوستگی درز دقیق‌تری نیاز دارند.

نکته: برای برش پانل نباید از روشی استفاده شود که حرارت زیاد، جرقه یا سوختگی در ورق و هسته ایجاد کند. همچنین نوع پیچ، فاصله اتصالات، مواد درزبندی و جزئیات فلاشینگ باید براساس مدل پانل و نقشه اجرایی همان پروژه انتخاب شوند.

برای اجرای پروژه، مشخصات پانل، نقشه زیرسازی، متراژ، ارتفاع سازه و محل نصب را در اختیار کارشناسان پاژ پانل قرار دهید تا جزئیات اتصال، برش، آب‌بندی و متعلقات موردنیاز متناسب با هسته پلی‌یورتان بررسی شود.

خرید و سفارش ساندویچ پانل پلی یورتان

برای خرید ساندویچ پانل پلی‌یورتان ابتدا باید مشخصات محصول براساس شرایط پروژه تعیین شود. نوع کاربری، ضخامت هسته، جنس و ضخامت ورق، مدل اتصال، متراژ و محل تحویل بر انتخاب محصول و قیمت نهایی سفارش تأثیر دارند. به همین دلیل، مقایسه پانل‌ها فقط براساس قیمت هر متر مربع نمی‌تواند معیار مناسبی برای خرید باشد.

پاژ پانل امکان بررسی و ثبت سفارش انواع پانل پلی‌یورتان سقفی، دیواری، سردخانه‌ای و کلین‌روم را برای پروژه‌های صنعتی، ساختمانی و سفارش‌های عمده فراهم می‌کند. برای دریافت مشاوره و استعلام قیمت می‌توانید با شماره ۰۹۱۵۰۰۲۰۶۲۰ تماس بگیرید.

رفتار پلی یورتان در مقابل آتش

ساندویچ پانل‌های پلی یورتان به دلیل ویژگی‌های خاص خود، در برابر آتش رفتار متفاوتی از خود نشان می‌دهند. این پانل‌ها به طور خاص برای مقاومت در برابر حرارت و آتش طراحی شده‌اند و دارای خواص نسوز هستند که آن‌ها را برای استفاده در پروژه‌های ساختمانی مناسب می‌سازد.

1. خاصیت نسوز: ساندویچ پانل‌های پلی یورتان با وجود افزودنی‌های شیمیایی مانند پلییول و هیدروکسیل، خاصیت نسوز دارند. این ویژگی به آن‌ها کمک می‌کند تا در برابر شعله و حرارت مقاومت بیشتری از خود نشان دهند.
2. مقاومت در برابر دما: این نوع پانل‌ها توانایی تحمل دماهای بسیار بالا را دارند و می‌توانند در دماهای بین ۲۰۰- تا ۱۲۰+ درجه سانتی‌گراد عملکرد خوبی داشته باشند. این ویژگی باعث می‌شود که ساندویچ پانل‌های پلی یورتان برای استفاده در محیط‌هایی که نیاز به عایق‌بندی حرارتی دارند، مناسب باشند.
3. تولید گازهای مضر: با این حال، یکی از معایب مهم ساندویچ پانل‌های پلی یورتان این است که در صورت آتش‌سوزی، ممکن است گازهای مضر مانند سیانور تولید کنند که خطرناک و کشنده است. این نکته باید در نظر گرفته شود، به ویژه در مکان‌هایی که خطر آتش‌سوزی وجود دارد.
4. مقایسه با پلی استایرن: در مقایسه با ساندویچ پانل‌های پلی استایرن، ساندویچ پانل‌های پلی یورتان معمولاً مقاومت بیشتری در برابر آتش دارند. پلی یورتان به عنوان یک گزینه بهتر برای مکان‌هایی که خطر آتش‌سوزی بالاست، شناخته می‌شود.

ساندویچ پانل‌های پلی یورتان با ویژگی‌های نسوز و مقاومت در برابر حرارت، گزینه‌ای مناسب برای استفاده در پروژه‌های ساختمانی هستند. با این حال، توجه به خطرات ناشی از تولید گازهای مضر در صورت آتش‌سوزی ضروری است. انتخاب این نوع پانل‌ها باید با دقت و توجه به شرایط محیطی و نیازهای خاص پروژه انجام شود.

مشاوره و استعلام قیمت

برای دریافت اطلاعات دقیق‌تر درباره قیمت ساندویچ پانل‌های پلی یورتان و مشاوره تخصصی پیش از خرید، توصیه می‌شود با کارشناسان فروش تماس بگیرید. آن‌ها می‌توانند با توجه به نیازهای خاص پروژه شما، بهترین گزینه‌ها را پیشنهاد دهند و قیمت نهایی را محاسبه کنند.

با توجه به عوامل مختلفی که بر قیمت ساندویچ پانل‌های پلی یورتان تأثیر می‌گذارند، انتخاب این نوع پانل‌ها می‌تواند گزینه‌ای مقرون به صرفه و کارآمد برای پروژه‌های ساختمانی باشد. برای کسب اطلاعات بیشتر و سفارش، با شماره تماس ۰۹۱۵۰۰۲۰۶۲۰ در ارتباط باشید.

پرسش‌های متداول خریداران ساندویچ پانل پلی یورتان

حداقل متراژ برای ثبت سفارش اختصاصی چقدر است؟

تولید سفارشی متناسب با نقشه برش دهانه‌ها از ۱۰۰ مترمربع به بالا صورت می‌گیرد؛ سفارش‌های خرد نیز از میان موجودی‌های آماده‌تحویل انبار کارخانه تامین می‌شوند.

چرا محاسبه متراژ فاکتور بر اساس عرض مفید به نفع خریدار است؟

عرض مفید ابعاد نهایی پوشش‌دهنده سازه پس از چفت‌شدن لبه‌هاست. محاسبه بر پایه عرض مفید مانع از پرداخت هزینه بابت اورلپ و هم‌پوشانی‌های اجرایی پانل‌ها خواهد شد.

تفاوت اصلی پانل پلی یورتان با پلی استایرن چیست؟

پلی یورتان ضریب هدایت حرارتی به‌مراتب پایین‌تری دارد (عایق‌بندی تا دو برابر بهتر) و بر خلاف پلی‌استایرن، چسبندگی ساختاری یکپارچه‌ای با ورق دارد و در برابر نفوذ رطوبت مقاومت بسیار بالاتری نشان می‌دهد.

زمان تولید و تحویل سفارش چقدر است؟

مدت زمان آماده‌سازی بسته به متراژ و ترافیک خط پیوسته کارخانه معمولاً بین ۳ تا ۷ روز کاری پس از نهایی‌شدن پیش‌فاکتور است.
